从零跑通 Microduck 强化学习训练与 MuJoCo 仿真

这篇内容记录从零跑通 Microduck 强化学习训练与仿真的工程流程，前半部分介绍项目组成、训练与仿真分工、PPO 与策略控制原理、软硬件环境，以及训练和仿真环境的配置步骤，并进入训练方案制定。；本段内容覆盖 Microduck 强化学习训练与仿真的后半程：奖励与域随机化配置、PPO 参数、执行计划、W&B 配置、正式训练与监控、checkpoint 横向选择、ONNX 导出与数值检查、模型下载、MuJoCo 策略仿真、场景测试、验收标准、实机部署检查顺序，以及常见问题排查。

Microduck 项目组成部分
训练和仿真分别在做什么
什么是 PPO
策略如何控制机器人
开发设备
已验证的软硬件组合
配置训练环境
配置仿真环境
制定训练方案
开始训练
训练过程观察
checkpoint 横向选择
导出 ONNX
模型下载
启动策略仿真
场景测试
验收标准
从仿真走向实机
常见问题

Microduck 项目组成部分

项目主要分布在两个仓库。

pollen-robotics/microduck：机器人运行时、板端服务、控制状态机、策略槽位和部署配置
pollen-robotics/microduck_rl：机器人模型、MuJoCo 场景、强化学习任务、PPO 训练、模型导出和仿真工具

可以把两者理解成驾校和真正的汽车。microduck_rl 是训练场，负责让策略学会动作。microduck 是运行系统，负责读取传感器、选择策略、限制动作并把目标发送给舵机。

使用的目录结构如下：

microduck/
├── runtime/        pollen-robotics/microduck
├── microduck_rl/   pollen-robotics/microduck_rl
└── artifacts/      checkpoint、ONNX 和评测结果

从训练到仿真的数据流顺序如下：

MuJoCo 机器人与场景
4096 个并行环境
PPO 训练
PyTorch checkpoint
选择候选模型
导出 ONNX
Mac CPU 仿真
完整控制链验收
机器人运行时

这里有两次容易混淆的转换：

训练阶段保存的 .pt 文件，包含策略网络、价值网络、优化器状态和训练进度，适合继续训练。
部署阶段使用的 .onnx 文件，只保留推理需要的策略，体积更小，不依赖训练框架。

训练和仿真分别在做什么

仿真，是让虚拟机器人按照物理规律运动。训练，则是在仿真循环外，再加一层学习算法，根据运动结果更新神经网络。

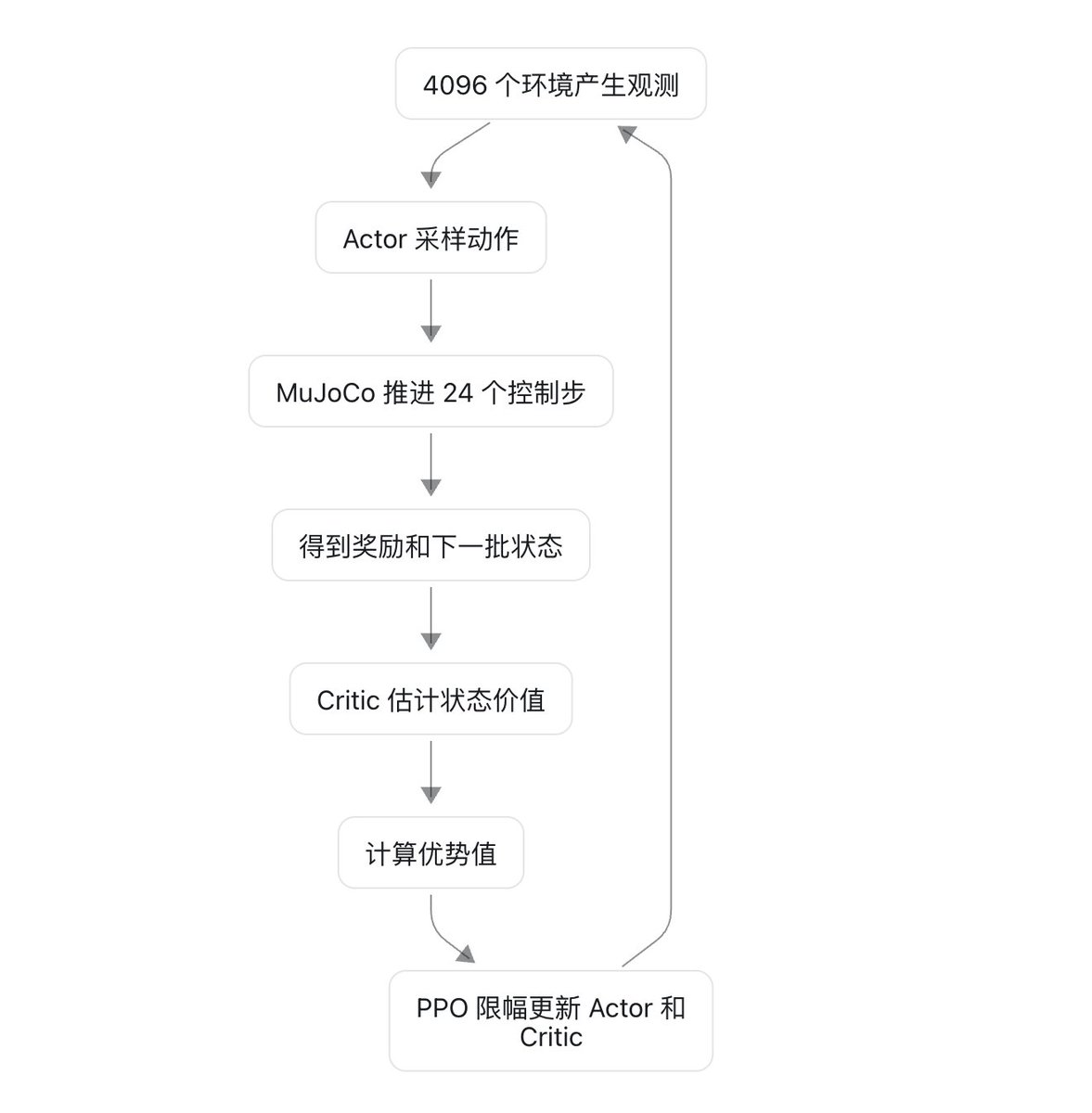

一次训练迭代大致会经过这些步骤：

给每个环境生成一组速度和姿态命令
策略读取观测并输出关节动作
MuJoCo 推进物理世界
环境计算奖励、惩罚和终止条件
PPO 用这一批轨迹更新网络
所有环境继续采样，进入下一轮

训练结束后的仿真，不再更新网络，只加载已经固定的 ONNX，根据键盘命令不断做前向计算。这样可以观察策略学到了什么，验证运行时的策略切换和安全逻辑。

训练：网络会更新，硬件为 RTX 4090，目的是从大量经验中学出策略
批量评测：网络不会更新，硬件为 RTX 4090，目的是用数百个环境统计成功率
交互仿真：网络不会更新，硬件为 Mac CPU，目的是观察动作并手动操作
机器人运行：网络不会更新，硬件为机器人计算板，目的是实时控制舵机

什么是 PPO

PPO 的全名是 Proximal Policy Optimization，中文译作：近端策略优化。名字有些抽象，它解决的问题其实很好理解。

假设策略刚刚找到一个勉强能走两步的动作，如果一次更新把网络参数改得太多，新策略可能连站立都忘了。PPO 会限制每轮更新的幅度，让策略在现有能力附近逐步改善。它允许探索，只是不鼓励突然变成一套完全不同的动作。

强化学习中的几个角色

环境：一只 MuJoCo 机器人和它所在的地面
观测：IMU、关节位置、关节速度、上一动作和控制命令
动作：14 个关节的目标偏移
奖励：速度跟踪、直立、抬脚和姿态跟踪等得分
惩罚：打滑、碰撞、摇晃和动作突变等代价
策略：从观测映射到动作的神经网络
rollout：策略在环境中连续运行得到的一段轨迹
iteration：收集一批轨迹并更新一次网络的训练循环

Actor 和 Critic

PPO 训练中有两个网络。

Actor，是真正做动作决定的网络。它看到当前观测后，给出下一步应该发送给 14 个关节的动作。

Critic，不直接控制机器人，主要是估计当前状态未来大约能获得多少总奖励。实际结果比 Critic 的预期好，说明这次动作值得鼓励。实际结果更差，说明相应动作的概率应该降低。

训练完成后只需要 Actor，Critic 不会进入 ONNX。

优势值可以理解为这次表现比原先预期好多少。正优势会提高对应动作再次出现的概率，负优势会降低它。

PPO 最有代表性的部分是限幅目标。

L = E[min(r × A, clip(r, 1 - ε, 1 + ε) × A)]

A 是优势值，r 表示新旧策略产生同一动作的概率比。clip 会把概率变化限制在一个小范围内。本项目的裁剪范围为 0.2。

公式不需要记，只要知道它的作用是让每次学习迈小步，降低好不容易学会的动作被一次更新破坏的风险。

一轮训练包含多少数据

本次训练使用 4096 个环境，每个环境每轮采样 24 个控制步。

4096 × 24 = 98,304 个样本每轮
98,304 × 5000 = 491,520,000 个样本

接近五亿个样本，4096 只机器人会同时计算，RTX 4090 大约两小时就可以完成这次训练。GPU 并行仿真的价值就在这里。

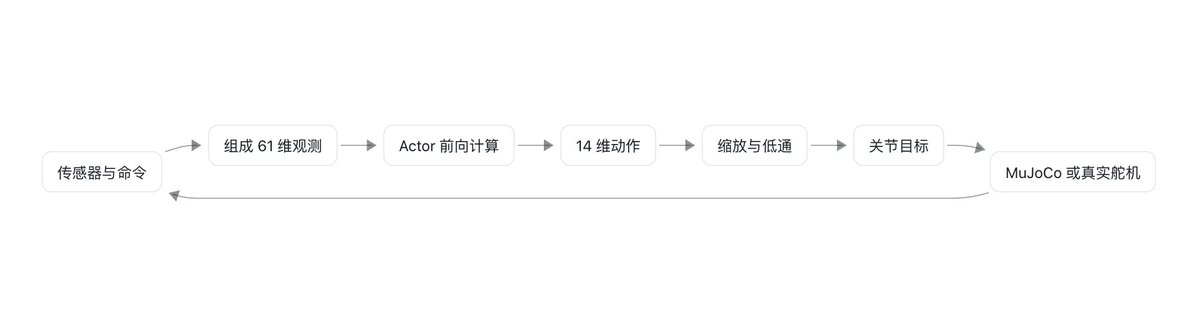

策略如何控制机器人

策略每秒运行 50 次。

MuJoCo 的物理步长为 0.005 秒，每推进 4 个物理步调，用一次策略，因此控制周期为 0.02 秒。

61 维观测

机身角速度：3 维，告诉策略身体正在怎样旋转
投影重力：3 维，表示机身相对竖直方向的姿态
关节相对位置：14 维，表示当前姿势
关节速度：14 维，表示各关节运动趋势
上一时刻动作：14 维，帮助策略生成连续动作
速度命令：3 维，前后、侧向和转向目标
头部姿态命令：4 维，颈部和头部的目标姿态
身体姿态命令：6 维，三维位置和三维角度目标
合计：61 维，ONNX 的固定输入宽度

输出是 14 个关节目标偏移，对应头部 4 个关节和双腿 10 个关节。

训练、导出、仿真和机器人运行时，必须使用同样的顺序。只要观测顺序错一位，模型可能成功加载，但动作没有意义。

奖励怎样塑造步态

强化学习不会自动理解走路这个词，环境需要把好动作写成可以计算的分数。

线速度跟踪：按命令前进、后退和侧移
角速度跟踪：按命令转向
直立奖励：保持身体竖直
腾空时间：形成左右脚交替的步态
抬脚高度：减少拖脚
头部姿态跟踪：运动时仍能控制头部
脚底打滑代价：减少无效滑动
身体角速度代价：减少剧烈摇晃
动作变化代价：让相邻控制周期更平滑
自碰撞代价：避免腿部撞到机身

总奖励是这些项目的加权和。奖励太偏向速度，机器人可能用剧烈动作换取短时前进。平滑和稳定代价太重，又可能让它不愿抬脚。

配置使用分阶段课程，先让步态形成，再逐渐加强动作平滑和静止能力。

做域随机化

仿真中的质量、摩擦和传感器都很理想，真实机器人却总会有偏差。两台同型号舵机也可能有不同摩擦，电池电压会变化，IMU 安装会有小角度误差，脚垫和地面的摩擦更不可能永远固定。

域随机化会在训练时主动改变这些参数。策略看到的不是一台参数恒定的机器人，而是一整个相近机器人的集合。它学到的动作通常更稳健，也更有机会迁移到实机。

本次行走任务使用的主要随机化如下：

脚底摩擦：0.7 到 1.3
质量与惯量：标称值的 0.95 到 1.05 倍
关节摩擦：标称值的 0.9 到 1.1 倍
转子惯量：标称值的 0.9 到 1.1 倍
躯干质心：由 3 毫米逐步扩大到 15 毫米
头部质心：由 3 毫米逐步扩大到 10 毫米
IMU 安装误差：最多 6 度
编码器偏差：每关节正负 0.015 弧度
关节速度观测：延迟一个控制周期
外部扰动：每 3 到 6 秒加入正负 0.3 m/s 的速度变化

BAM 做什么

MuJoCo 负责刚体、关节、碰撞和接触，BAM 负责更接近真实舵机的执行器行为。它考虑电压控制、反电动势、摩擦和负载等因素。

对一台只有 800 克、使用小型舵机的双足机器人来说，执行器响应的差异会明显影响步态，所以训练时不能只使用理想的关节位置控制器。

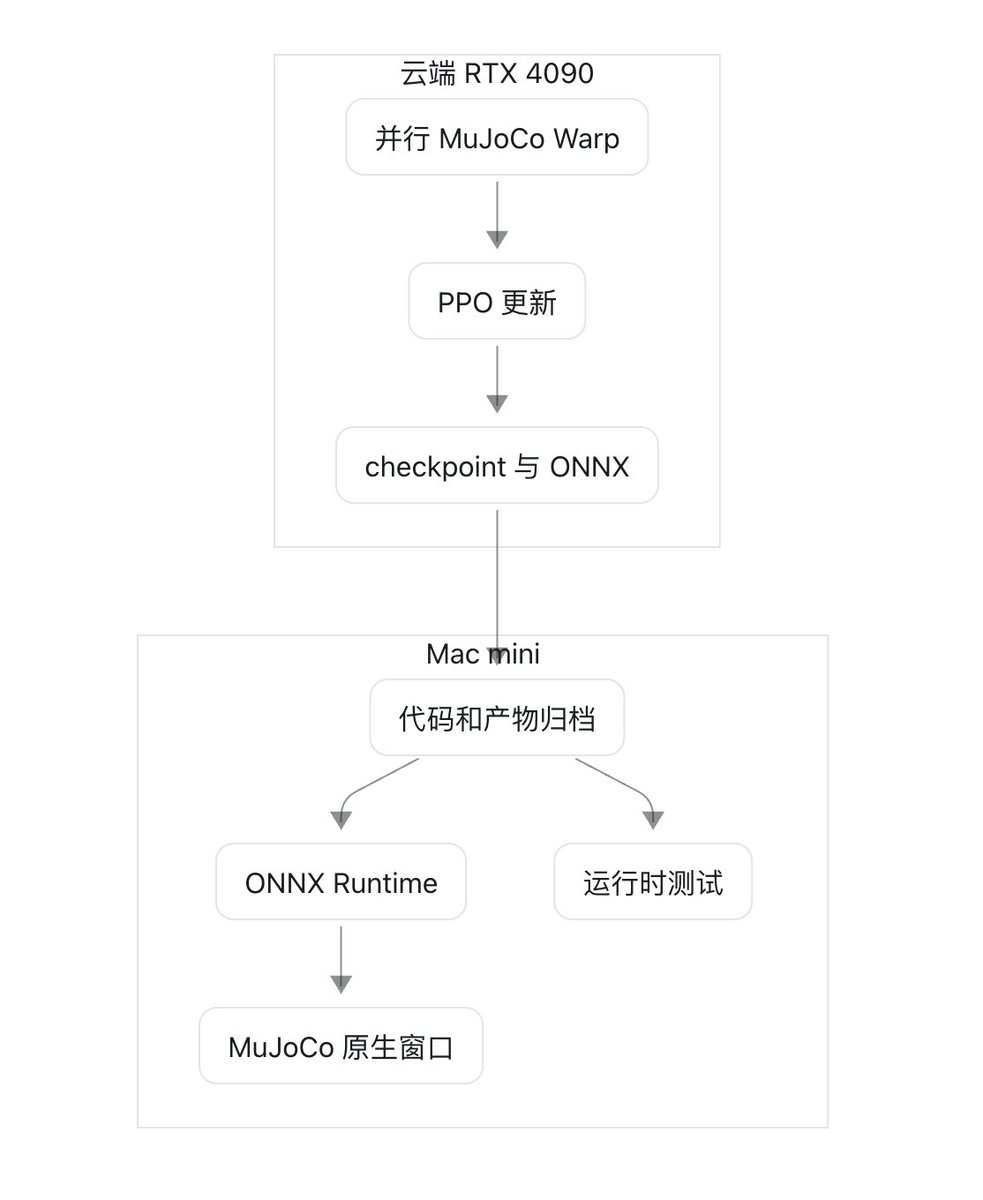

开发设备

本文用 RTX 4090 训练，用 Mac mini 仿真。当然你也可以用更高端的机器。

MuJoCo Warp 能把大量环境并行放在 NVIDIA GPU 上推进。RTX 4090 除了让神经网络算得快，还同时计算几千只机器人的物理过程。

Mac 上的单机器人 CPU 仿真已经足够流畅，适合观察动作和调试键盘控制。但用同样方式推进 4096 个训练环境，效率远低于 CUDA GPU。

主要任务：训练机负责训练和批量评测；Mac mini 负责开发、验收和交互仿真
GPU：训练机为 RTX 4090 24 GiB；Mac mini 不要求 CUDA
推理设备：训练机为 CUDA；Mac mini 为 CPU
图形窗口：训练机通常不用；Mac mini 使用 MuJoCo 原生 viewer
数据交换：训练机生成 checkpoint 和 ONNX；Mac mini 通过 SCP 接收并归档

已验证的软硬件组合

这套版本已经完成训练、导出和仿真闭环。

GPU：RTX 4090 24 GiB
NVIDIA 驱动：595.71.05
Python：3.12
uv：0.12.8
PyTorch：2.9.1+cu128
Warp：1.12.0
mjlab：1.3.0
MuJoCo：3.10.0
BAM：1.0.1
microduck_rl 提交：5946fd9cdbc58956424420153e51975af3b30d77
microduck 提交：9f7eaad1008fffd90ef871a33a18aecd066b51a9

RTX 4090 服务器建议至少准备 8 个 CPU 核心、32 GiB 内存和 20 GiB 可用数据盘。

配置训练环境

下面从一台已经装好 NVIDIA 驱动的 Linux 云主机开始。

连接并检查 GPU

在 Mac 终端中填入云平台提供的地址和端口：

SSH_HOST=你的服务器地址
SSH_PORT=你的服务器端口
SSH_KEY="$HOME/.ssh/microduck_4090"

ssh -i "$SSH_KEY" -p "$SSH_PORT" root@"$SSH_HOST"

登录后执行：

nvidia-smi

需要看到 GPU 型号、驱动版本和显存信息。如果这一步无法识别 GPU，应先处理云主机镜像或驱动。

安装 uv

uv 负责创建 Python 3.12 环境，并严格按照锁文件安装依赖。

curl -LsSf https://astral.sh/uv/install.sh | sh
source /root/.local/bin/env
uv --version

准备持久目录

mkdir -p /root/autodl-tmp/uv-cache
mkdir -p /root/autodl-tmp/artifacts
mkdir -p /root/autodl-tmp/backups

把仓库、环境缓存、日志和模型放在数据盘。

/root/autodl-tmp/
├── microduck_rl/
├── uv-cache/
├── artifacts/
└── backups/

获取训练代码

cd /root/autodl-tmp
git clone https://github.com/pollen-robotics/microduck_rl.git
cd microduck_rl
git checkout 5946fd9cdbc58956424420153e51975af3b30d77

固定提交可以避免环境定义在训练过程中变化。将来升级仓库时，建议新建一份实验目录，不要直接覆盖已经验收的环境。

安装依赖

cd /root/autodl-tmp/microduck_rl
export UV_CACHE_DIR=/root/autodl-tmp/uv-cache
export UV_HTTP_TIMEOUT=600

uv sync --frozen

--frozen 要求依赖和 uv.lock 一致。

检查 Python 和 CUDA

cd /root/autodl-tmp/microduck_rl
export UV_CACHE_DIR=/root/autodl-tmp/uv-cache

uv run python - <<'PY'
from importlib.metadata import version
import torch

print("PyTorch", torch.__version__)
print("PyTorch CUDA", torch.version.cuda)
print("CUDA available", torch.cuda.is_available())
print("GPU", torch.cuda.get_device_name(0))

for package in ("warp-lang", "mjlab", "mujoco", "better-actuator-models"):
    print(package, version(package))

assert torch.cuda.is_available()
PY

预期结果中应出现 True 和 RTX 4090。

再检查测试和任务注册。

uv run --with pytest pytest tests/
uv run list-envs | grep Mjlab-Velocity-Flat-MicroDuck

环境验收大致会得到 166 项测试通过，1 项按平台条件跳过。

配置仿真环境

在 Mac mini 开发机上配置。

安装工具

brew install uv rust

Python 由 uv 管理，不必另外创建 Conda 环境。

建立工作目录

PROJECT_ROOT="$HOME/projects/microduck"
mkdir -p "$PROJECT_ROOT"
cd "$PROJECT_ROOT"

git clone https://github.com/pollen-robotics/microduck.git runtime
git -C runtime checkout 9f7eaad1008fffd90ef871a33a18aecd066b51a9

git clone https://github.com/pollen-robotics/microduck_rl.git microduck_rl
git -C microduck_rl checkout 5946fd9cdbc58956424420153e51975af3b30d77

mkdir -p artifacts

安装 Python 环境

cd "$PROJECT_ROOT/microduck_rl"

export UV_CACHE_DIR="$PROJECT_ROOT/.uv-cache"
export XDG_CACHE_HOME="$PROJECT_ROOT/.cache"
export MPLCONFIGDIR="$PROJECT_ROOT/.cache/matplotlib"
export WARP_CACHE_PATH="$PROJECT_ROOT/.cache/warp"

uv sync --frozen
uv run --with pytest pytest tests/

这些变量把缓存留在项目目录中，也避开 macOS 对部分用户缓存目录的权限限制。可以把四行 export 加到 ~/.zshrc。

检查运行时

cd "$PROJECT_ROOT/runtime"
cargo test --workspace

控制链的验收大致包括 robotd 的 97 项单元测试、7 项 IPC 集成测试和 robotd-params 的 25 项测试。

制定训练方案

本节以平地行走策略为例。

训练任务为 Mjlab-Velocity-Flat-MicroDuck，策略从随机初始化开始学习，不依赖预训练模型。

一个策略处理静止、前进、后退、侧移和转向，速度命令为零时，策略学习保持站立。推理阶段只调用这一张 ONNX，不包含额外策略或切换状态机。

训练目标和接口

策略需要同时满足三个目标。

跟踪前后速度、侧向速度和转向角速度
在运动和零命令状态下维持机身稳定
保持动作平滑，减少拖脚、打滑和自碰撞

Actor 接收 61 维观测并输出 14 维动作：

基座角速度：3 维，IMU 角速度
投影重力：3 维，机身坐标系中的重力方向
关节位置：14 维，相对默认姿态的关节偏移
关节速度：14 维，当前关节速度
上一时刻动作：14 维，前一个控制周期的策略输出
控制命令：13 维，速度 3 维、头部姿态 4 维、身体姿态预留 6 维
Actor 输出：14 维，关节目标位置偏移

动作通过下面的关系转换为关节目标：

target_position = default_pose + action × action_scale

任务的 action_scale 为 1.0。训练端、ONNX 推理端和机器人运行时必须保持相同的观测顺序、关节顺序、默认姿态和动作缩放。

命令分布

任务配置位于 src/mjlab_microduck/tasks/microduck_velocity_env_cfg.py，是 microduck_rl 仓库自带的任务源码。

命令分布的核心代码位于 make_microduck_velocity_env_cfg() 函数。设置时，保留原函数的其余配置，并加入下面这段代码。

from copy import deepcopy

from mjlab.managers import CurriculumTermCfg
from mjlab.tasks.velocity.mdp import UniformVelocityCommandCfg

from mjlab_microduck.tasks import mdp as microduck_mdp


NUM_STEPS_PER_ENV = 24
TURN_IN_PLACE_FRACTION = 0.15


# 以下内容放在 make_microduck_velocity_env_cfg() 内部。
# cfg = make_velocity_env_cfg() 已由原文件创建。

# deepcopy 避免修改其他任务共享的命令配置对象。
command: UniformVelocityCommandCfg = deepcopy(cfg.commands["twist"])

# 初始阶段保留 2% 的零速度环境。
command.rel_standing_envs = 0.02
command.rel_heading_envs = 0.0

# 三个速度分量使用固定训练范围。
command.ranges.lin_vel_x = (-0.4, 0.4)
command.ranges.lin_vel_y = (-0.3, 0.3)
command.ranges.ang_vel_z = (-1.0, 1.0)
command.viz.z_offset = 0.5

# 使用项目提供的命令类，并加入 15% 原地转向样本。
cfg.commands["twist"] = microduck_mdp.VelocityCommandCommandOnlyCfg(
    **vars(command)
)
cfg.commands["twist"].rel_turn_in_place_envs = (
    TURN_IN_PLACE_FRACTION
)

# 每个 PPO iteration 为每个环境采集 24 个控制步。
# 这里的 step 因此使用 iteration × 24。
cfg.curriculum["standing_envs"] = CurriculumTermCfg(
    func=microduck_mdp.standing_envs_curriculum,
    params={
        "command_name": "twist",
        "standing_stages": [
            {"step": 0,          "rel_standing_envs": 0.02},
            {"step": 500 * 24,   "rel_standing_envs": 0.05},
            {"step": 750 * 24,   "rel_standing_envs": 0.10},
            {"step": 1000 * 24,  "rel_standing_envs": 0.15},
            {"step": 1500 * 24,  "rel_standing_envs": 0.20},
            {"step": 2000 * 24,  "rel_standing_envs": 0.25},
        ],
    },
)

以上代码是命令分布部分的可读摘录，不是完整配置文件。make_velocity_env_cfg、VelocityCommandCommandOnlyCfg 和 standing_envs_curriculum 的实现已包含在仓库中。

make_velocity_env_cfg：位于 mjlab 依赖包，用于创建通用速度任务配置
VelocityCommandCommandOnlyCfg：位于 src/mjlab_microduck/tasks/mdp.py，用于生成普通速度命令和原地转向样本
standing_envs_curriculum：位于 src/mjlab_microduck/tasks/mdp.py，用于按训练进度增加零速度环境比例
make_microduck_velocity_env_cfg：位于 src/mjlab_microduck/tasks/microduck_velocity_env_cfg.py，用于组合 Microduck 的完整行走环境

任务注册位于 src/mjlab_microduck/tasks/__init__.py。注册代码把任务 ID、环境配置和 PPO 配置连接起来。

register_mjlab_task(
    task_id="Mjlab-Velocity-Flat-MicroDuck",

env_cfg=make_microduck_velocity_env_cfg(),
    play_env_cfg=make_microduck_velocity_env_cfg(play=True),
    rl_cfg=MicroduckRlCfg,
    runner_cls=MicroduckOnPolicyRunner,
)

修改后执行下面的命令检查任务能否被发现。

uv run list-envs | grep 'Mjlab-Velocity-Flat-MicroDuck'

前后速度：-0.4 到 0.4 m/s
侧向速度：-0.3 到 0.3 m/s
转向角速度：-1.0 到 1.0 rad/s
原地转向样本比例：15%
静止命令比例：从 2% 逐步提高到 25%

原地转向使用独立采样比例，避免线速度与角速度完全独立采样时缺少纯转向数据。

静止命令采用课程式增加，训练早期优先形成步态，随后再提高停止和站立能力。

策略控制频率为 50 Hz。MuJoCo 物理步长为 0.005 秒，每四个物理步执行一次策略推理。

9.3 奖励和域随机化

奖励函数围绕速度跟踪、直立和步态质量配置：

线速度跟踪：权重 2.0，跟踪前后和侧向速度
角速度跟踪：权重 2.0，跟踪转向命令
机身直立：权重 2.0，限制持续倾斜
足部腾空时间：权重 3.0，形成稳定的交替步态
足部目标高度：0.02 m，减少拖脚
足底打滑：-0.1，降低接触期滑动
机身角速度：-0.05，减少摇晃
角动量：-0.02，抑制剧烈摆动
自碰撞：-1.0，避免腿部撞击机身

动作变化惩罚从 -0.1 逐步增加到 -1.0。前期保留步态探索空间，形成基本运动后再提高动作平滑性。

域随机化覆盖足底摩擦、质量、惯量、关节摩擦、编码器偏置、IMU 安装误差和外部速度扰动。

9.4 PPO 参数

并行环境数：4096
每环境每轮步数：24
正式训练轮数：5000
总仿真步数：491,520,000
Actor 隐层：512、256、128
Critic 隐层：512、256、128
激活函数：ELU
初始动作标准差：1.0
学习率：0.001，自适应
PPO 裁剪范围：0.2
熵系数：0.01
折扣因子：0.99
GAE 参数：0.95
目标 KL：0.01
每轮学习次数：5
mini batch 数：4
checkpoint 间隔：250 轮
随机种子：42

4096 个环境每轮产生 98,304 个控制样本。

4096 × 24 = 98,304
98,304 × 5000 = 491,520,000

任务配置的默认训练长度为 50000 轮。我们在训练命令中显式设置 5000 轮，并从训练后半段的 checkpoint 中选择最终模型。

9.5 执行计划

正式训练分为三个阶段。

冒烟训练：64 环境，5 轮；验证任务注册、CUDA、日志和 checkpoint 写入
容量测试：4096 环境，200 轮；验证显存占用、训练吞吐和数值稳定性
正式训练：4096 环境，5000 轮；生成可评测的行走 checkpoint

正式训练不应直接把最后一个 checkpoint 当作最终产物。训练完成后应比较 model_3000.pt、model_3500.p、model_4000.pt、model_4500.pt 和 model_5000.pt，使用相同的静止、直行、侧移、转向和停止测试选择模型。

后续命令以 model_4000.pt 为例，导出文件名为 model_4000.onnx。

10. 开始训练

10.1 配置 W&B

W&B 是训练记录工具，可以跟 AI 了解一下。

它会收集奖励曲线、训练速度、配置和运行状态，让你不必一直盯着终端。但不会参与物理仿真或 PPO 计算。

第一次使用时登录一次。

cd /root/autodl-tmp/microduck_rl
export UV_CACHE_DIR=/root/autodl-tmp/uv-cache
uv run wandb login

命令会等待你粘贴 API key，不要把 key 写进脚本或 Git。

训练时使用离线模式更稳妥。所有记录先保存在服务器，任务结束后再统一上传。

export WANDB_MODE=offline

10.2 冒烟训练

这一步主要看进程能否正常结束。终端中应出现迭代信息，不应出现 CUDA OOM、NaN 或 Python traceback。

10.3 容量测试

本次容量测试完成了 19,660,800 个仿真步，用时约 4 分 45 秒，末段吞吐约为每秒 69,785 步。活跃期显存约 5.39 GiB，峰值约 5.45 GiB。

容量测试的重点是稳定，不需要从 200 轮模型判断最终步态。

10.4 在 screen 中运行正式训练

SSH 断开不应该带走训练进程，所以使用 screen 保存终端会话。

screen -S md-walk

进入 screen 后执行下面的命令。

按 Ctrl+A，再按 D，可以离开 screen。进程会继续运行。

需要回到训练终端时使用。

screen -r md-walk

11. 训练过程观察

另开一个 SSH 窗口查看日志。

tail -f /root/autodl-tmp/backups/baseline-flat-4090.log

观察 GPU。

watch -n 2 nvidia-smi

11.1 需要关注的指标

Mean reward：所有奖励与代价的综合结果，适合看长期趋势
Episode length：机器人能保持多久，逐渐增长通常意味着更稳定
速度跟踪奖励：命令速度和实际速度的接近程度
Upright：身体是否保持竖直
Air time：是否形成合理的抬脚和换步
Action rate：相邻动作变化是否平滑
Entropy：探索强度，通常会随训练逐步下降
KL：新旧策略变化大小，影响自适应学习率
nan_state：数值异常计数，必须保持为 0

曲线不会一直平滑上升。命令课程扩大、随机化增强或站立样本增加时，平均奖励可能下降。

值得关注的是数百轮范围内的趋势，以及机器人在固定评测场景中的实际表现。

日志中的 penalty 项按照负奖励记录，正常值应为 0 或负数。若某个 penalty 长时间变成正数，需要检查符号或日志定义。

11.2 本次正式训练结果

训练轮数：5000
并行环境：4096
总仿真步数：491,520,000
用时：1 小时 59 分 52 秒
训练结束状态：0
nan_state：0

训练完成后检查退出状态。

cat /root/autodl-tmp/backups/baseline-flat-4090.status

输出 0 表示命令正常结束。状态文件不存在时，训练可能还在运行，也可能终端在写入状态之前被中断，此时结合 screen -ls 和进程列表判断。

11.3 同步 W&B

找出离线 run 目录。

find /root/autodl-tmp/microduck_rl -type d -name 'offline-run-*'

把找到的实际目录交给同步命令。

cd /root/autodl-tmp/microduck_rl
uv run wandb sync /实际路径/offline-run-时间与编号

同步只上传曲线和记录，不会改变训练结果。即使暂时不使用 W&B，本地 checkpoint 和日志仍然完整可用。

12. checkpoint 横向选择

训练结束时会得到一串文件。

model_250.pt
model_500.pt
model_750.pt
...
model_4750.pt
model_4999.pt

它们是策略在不同训练阶段的快照。强化学习的最后一轮不天然优于前面的所有轮次。平均奖励是多个目标的加权结果，也无法完全代替我们真正关心的场景测试。

本次保留了 2500、3500、4000、4500、4750 和 4999 等候选，使用相同随机种子、相同速度命令和相同持续时间进行横向检查，最终选择 model_4000.pt。

12.1 建议的评测矩阵

静止站立：命令全部为 0，观察是否原地踏步、摇晃或倒下
低速前进：命令 0.2 m/s，观察启动是否平顺，速度是否接近命令
正常前进：命令 0.3 m/s，观察持续稳定性和步态质量
后退：命令 -0.2 m/s，观察是否能真正向后移动
左右转向：命令正负 0.5 rad/s，观察转向方向、角速度和足底滑动
停止：从运动切换到 0，观察能否收住动作并站稳
扰动：外部速度推扰，观察是否自行稳住或进入恢复

批量评测最好使用 256 个或更多环境，并固定 seed。视觉上好看的一次运行只能说明策略有可能成功，批量成功率才能反映它是否稳定。

也可以先用训练框架的 viewer 查看某个 checkpoint。

如果当前 play 版本使用不同参数名，以 uv run play Mjlab-Velocity-Flat-MicroDuck --help 的输出为准。checkpoint 选择的评测条件应保持不变，不要一边换模型一边换速度或地面参数。

13. 导出 ONNX

13.1 checkpoint 和 ONNX 的区别

.pt：继续训练、恢复优化器、在训练框架中评测
.onnx：CPU 推理、MuJoCo 独立仿真、机器人运行时部署

Actor 在训练时使用观测归一化。原始角速度、关节速度和控制命令的数值尺度不同，归一化会让网络更容易学习。导出时必须把这层一起放入 ONNX，否则同一组观测会经过错误的尺度进入网络。

项目中的 scripts/export.py 会自动完成这件事，所以不要自行拼接 torch.onnx.export。

13.2 执行导出

日志中出现 Written 和目标路径后，ONNX 已经生成。

13.3 检查接口和数值

cd /root/autodl-tmp/microduck_rl

uv run python - <<'PY'
import numpy as np
import onnxruntime as ort

path = "/root/autodl-tmp/artifacts/baseline-flat-4090/model_4000.onnx"
session = ort.InferenceSession(path, providers=["CPUExecutionProvider"])
input_meta = session.get_inputs()[0]
output_meta = session.get_outputs()[0]

print("input", input_meta.name, input_meta.shape)
print("output", output_meta.name, output_meta.shape)

obs = np.zeros((1, 61), dtype=np.float32)
action = session.run(None, {input_meta.name: obs})[0]
print("finite", np.isfinite(action).all())

assert input_meta.shape[-1] == 61
assert output_meta.shape[-1] == 14
assert np.isfinite(action).all()
PY

预期输入形状为 [1, 61]，输出形状为 [1, 14]，有限值检查为 True。

零观测不是一个真实的机器人状态，这项测试也不评判动作好坏。它只是快速确认模型接口正确，并且前向计算没有 NaN 或无穷值。

14. 模型下载

在 Mac 上建立归档目录。

PROJECT_ROOT="$HOME/projects/microduck"
mkdir -p "$PROJECT_ROOT/artifacts/baseline-flat-4090"

填入当前云服务器连接信息。

建议同时下载训练日志、配置文件和 W&B 离线目录，模型出现问题时会更容易追溯。

15. 启动策略仿真

15.1 快捷键配置

仿真操作的快捷键需要我们自己定义和配置。MuJoCo viewer 会把键盘代码传给回调函数，机器人速度命令、复位和暂停等行为都由 scripts/infer_policy.py 实现。

脚本开头定义了 WALKING_VIEWER_KEYMAP。这里只使用 passive viewer 中没有被占用的方向键、数字 6 和 7、F10 到 F12，避开字母键、数字 0 到 5 以及 F1 到 F7 的内置功能。

WALKING_VIEWER_KEYMAP = {
    265: "up",       # 方向键上，前进
    264: "down",     # 方向键下，后退
    263: "left",     # 方向键左，左转
    262: "right",    # 方向键右，右转
    ord("6"): "6",  # 向左侧移
    ord("7"): "7",  # 向右侧移
    32: " ",         # 空格，速度命令清零
    299: "i",        # F10，直立复位并暂停
    300: "t",        # F11，暂停或继续
    301: "q",        # F12，退出
}

viewer 创建时通过 key_callback 接收按键。回调只接受上表中的键值，再把对应动作送入仿真循环。

viewer_key_events = queue.SimpleQueue()

def viewer_key_callback(keycode):
    key = WALKING_VIEWER_KEYMAP.get(keycode)
    if key is not None:
        viewer_key_events.put(key)

with mujoco.viewer.launch_passive(
    model,
    data,
    key_callback=viewer_key_callback,
    show_left_ui=False,
    show_right_ui=False,
) as viewer:
    ...

仿真循环中的 handle_key() 再把 up、down、left、right、6、7 等符号转换成 lin_vel_x、lin_vel_y 和 ang_vel_z。因此，修改快捷键时只需调整映射表，修改某个按键的控制行为时才需要修改 handle_key()。

配置完成后可以先做语法检查。

cd "$PROJECT_ROOT/microduck_rl"
uv run python -c 'compile(open("scripts/infer_policy.py").read(), "scripts/infer_policy.py", "exec")'

15.2 启动仿真

模型下载完成后，使用仓库自带的 scripts/infer_policy.py 加载行走 ONNX。

命令中提供 --walking，整个仿真过程始终调用同一个策略。零速度站立、前进、后退、侧移和转向都由这张 ONNX 完成。

--new-cmd-obs 表示使用当前的 13 维命令区。速度命令 3 维、头部姿态命令 4 维、身体姿态预留 6 维，再加上状态观测后形成 61 维输入。缺少这个参数会造成策略输入布局不一致。

macOS 原生 MuJoCo viewer 需要由 mjpython 启动。普通 python 适合无窗口检查，不适合启动原生 viewer。

启动后先观察低速前进。终端每秒输出一次命令速度、实际速度和躯干高度，可用于判断策略是否跟随命令。

16. 场景测试

启动仿真后先点击 MuJoCo 窗口，让 viewer 获得键盘焦点。

方向键上：设置前进命令
方向键下：设置后退命令
方向键左：设置左转命令
方向键右：设置右转命令
6：设置向左侧移
7：设置向右侧移
空格：将三个速度命令清零
F10：重置为直立姿态并暂停推理
F11：暂停或继续策略推理
F12：退出

部分 Mac 键盘需要按住 Fn 才会发送标准的 F10 到 F12。按 F10 后策略处于暂停状态，需要再按一次 F11 才会继续运行。

建议按固定顺序完成交互测试：

以 --lin-vel-x 0.10 启动，观察 10 秒低速前进
按空格，观察能否减速并保持站立
测试后退和左右侧移
测试左右原地转向
同时设置前进和转向，观察弧线行走
按 F10 复位，再按 F11 检查重新启动是否正常

需要可重复的测试条件时，直接使用命令行参数，不依赖手动按键。

使用 --save-csv 可以保存每个控制周期的观测和动作。

17. 验收标准

模型验收按文件、接口、数值、时序和运动表现逐层进行。每一层都只针对这一张行走策略。

文件层：SHA-256，云端和 Mac 完全一致
接口层：ONNX 输入输出，输入 61 维，输出 14 维
数值层：ONNX 前向计算，动作全部为有限值
时序层：运行频率，50 Hz 持续运行，无明显卡顿
静止层：零速度命令，能够站立，不持续漂移或高频踏步
直行层：前进和后退，命令方向正确，动作连续
侧移层：左右速度命令，两个方向都能响应，没有明显单侧失稳
转向层：左右角速度命令，能够原地转向和弧线行走
停止层：运动命令归零，能够减速并重新站稳
回归层：Python 与 Rust 测试，全部通过或只有已知的平台跳过项

建议使用固定测试序列比较不同 checkpoint：

静止 5 秒
前进 10 秒
静止 5 秒
后退 8 秒
左侧移 8 秒
右侧移 8 秒
左转 8 秒
右转 8 秒
弧线行走 10 秒
静止 5 秒

每个候选模型使用相同的初始姿态、命令和测试时长。记录实际速度、是否跌倒、停止距离、躯干高度、明显偏航和动作抖动。

训练总奖励只能说明优化过程，不足以代替运动验收。最终 checkpoint 应由固定场景的横向比较决定。

18. 从仿真走向实机

到这里，行走策略已经完成训练、导出、CPU 推理和单策略场景验收。仿真能够排除大量软件和接口问题，但不能证明真实机器人一定安全。

机器人到货后建议按下面的顺序验证。

在卸载或悬空条件下确认舵机 ID、方向和通信
检查 14 个关节的零位、默认姿态和机械限位
对照训练模型确认关节顺序和正负方向
电机未使能时采集 IMU、关节位置和关节速度，核对 61 维观测
在吊架和低增益保护下发送标准关节姿态
加载行走 ONNX，保持三个速度命令为零
使用外层限幅逐步开放动作范围和电流
从极低速前进开始，依次验证停止、后退、侧移和转向
记录实机 IMU、关节状态、策略动作和电机反馈，与仿真 CSV 对比
确认低速稳定后再逐步扩大速度范围

实机测试区域应铺设软垫，并准备独立的急停或断电方式。观测顺序、关节方向、默认姿态、动作缩放、控制频率和电流限制全部确认之前，不应执行无保护行走。

19. 常见问题

18.1 MuJoCo 窗口没有出现

Mac 上确认使用 uv run mjpython。原生 viewer 需要在 macOS 主线程中运行，普通 Python 启动方式可能只能完成计算，无法正常显示窗口。

18.2 窗口出现但按键无效

先点击 MuJoCo 仿真画面，让 viewer 获得键盘焦点。方向键和数字 6、7 可以直接测试。

功能键无响应时按住 Fn 再按 F10、F11 或 F12。按 F10 复位后策略会自动暂停，需要按 F11 恢复推理。

18.3 ONNX 能加载，动作却明显不对

按顺序核对这些项目。

输入宽度为 61，输出宽度为 14
启动命令包含 --new-cmd-obs
使用当前仓库的 scripts/export.py
训练、导出和仿真使用相同的 Git commit
action_scale 保持为 1.0
使用投影重力，不添加 --raw-accelerometer
模型 SHA-256 与归档记录一致

18.4 训练监控中看不到进程

screen -ls
screen -r md-walk
ps aux | grep '[t]rain Mjlab-Velocity-Flat-MicroDuck'

训练已经结束时，读取状态文件。输出 0 表示正常完成。

cat /root/autodl-tmp/backups/baseline-flat-4090.status

18.5 GPU 几乎没有负载

确认当前虚拟环境中的 PyTorch 能看到 CUDA。

cd /root/autodl-tmp/microduck_rl
export UV_CACHE_DIR=/root/autodl-tmp/uv-cache

uv run python -c 'import torch; print(torch.cuda.is_available()); print(torch.cuda.get_device_name(0))'

第一行应为 True。如果显示 False，应检查虚拟环境中的 PyTorch 构建版本。

yishan@tspy

X 引用

如何从零 DIY 复刻一只可爱的 Microduck

这是一份 Microduck 小型双足机器人的 DIY 复刻指南。它先说明整机结构与控制链路（15 个 Dynamixel 舵机、其中 14 个策略关节、50 Hz 控制环、ONNX 策略与 MuJoCo 训练的 sim-to-real 流程），再依次给出需要的知识基础、关键词表、BOM 与工具清单，并逐步讲解如何跑通官方仿真环境、如何从 MJCF 恢复装配关系并重建 CAD，…

阅读完整整理 →
