如何从零 DIY 复刻一只可爱的 Microduck

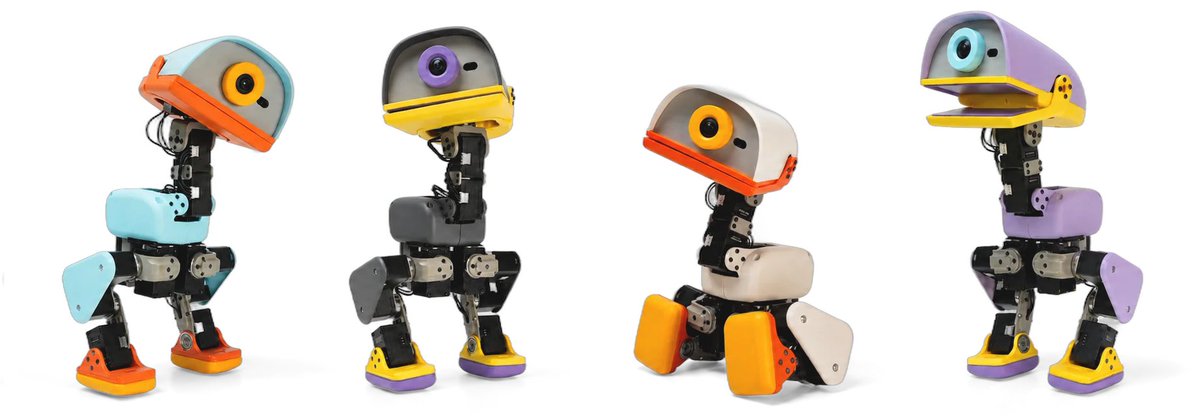

Microduck 是一只约 25 cm 高的小型双足机器人。

Microduck 用 15 个 Dynamixel 舵机构成双腿、颈部、头部和嘴部，其中 14 个关节由行走策略控制，嘴部单独控制。主控板持续读取舵机位置和 IMU 姿态，把这些数据交给一个 ONNX 神经网络，再把网络输出转换成新的关节目标。这个循环每秒运行 50 次。

与传统预先写好每一步关节角度的机器人不同，Microduck 的步态先在 MuJoCo 仿真器中通过强化学习训练，再部署到真机。

因此，复刻工作需同时完成四件事：

• 重建与仿真模型一致的机械结构
• 搭建舵机、电源、IMU 和主控系统
• 让真机使用与训练一致的关节顺序、坐标系和控制频率
• 将训练策略导出为 ONNX，并分阶段调试到能够站立和行走

机器人组成部分

从机械上看，Microduck 可以分为躯干、左右腿和头颈三条运动链：

• 躯干是整机根节点，安装主控、电源、电池和通信板
• 每条腿有髋 yaw、髋 roll、髋 pitch、膝和踝五个关节，两条腿共 10 个
• 头颈有颈俯仰、头俯仰、头偏航和头侧倾四个策略关节
• 嘴部还有一个单独舵机，因此总数是 15 个舵机、14 个策略动作
• 运动 IMU 安装在机身上，为策略提供角速度和重力方向

机器人站立时，神经网络每 20 ms 根据最新姿态重新计算下一组关节目标。被轻推或落脚产生偏差后，下一周期的动作会随状态变化，这就是它能够闭环保持平衡的基础。

开始前需要什么基础

你不需要是强化学习专家，但最好具备以下基础：

• 会使用终端执行命令，能安装 Linux 软件和查看日志
• 会使用一种 CAD 软件，并做过基本的 3D 打印装配
• 能使用万用表，理解电压、电流、共地和稳压的概念
• 了解舵机的 ID、零位、方向和机械限位

如某一项还不熟悉，可先完成仿真和单舵机台架，暂时不要直接制作整机。

七个关键词

• MJCF：描述机器人刚体、关节、质量、惯量、网格和碰撞关系的 XML 模型
• MuJoCo：运行 MJCF、模拟机器人运动和接触的物理仿真器
• Dynamixel：带位置反馈、可设 ID、能通过总线批量通信的智能舵机
• ONNX policy：训练完成后导出的神经网络；输入机器人状态，输出 14 个关节动作
• sim-to-real：让仿真中学会的动作尽可能迁移到真实机器人上的过程
• home pose：所有关节共同使用的参考姿态；策略动作会在这组基准角度上叠加
• RPI Robot HAT：安装在 Radxa 40 针排针上的接口与电源板，承担 Dynamixel 物理接口、主控供电以及音频和扩展传感器连接

本教程带你做到的程度

最终目标是一只能够完成以下闭环的复刻鸭：IMU 和舵机产生状态数据，主控以 50 Hz 运行策略，15 个舵机收到目标位置，机器人完成站立和行走。

摄像头、ToF、音频和 NFC 属于后续扩展，不影响第一版行走闭环。RPI Robot HAT 上与行走无关的音频、第二 IMU 和扩展接口也可以不装，但它承担的总线收发和主控供电功能须由原板或等效模块实现。

整个过程分成八个阶段：

1. 固定源码版本
2. 跑通仿真
3. MJCF → 装配图与 CAD
4. 机械试制电源、总线与 IMU
5. 主控与运行时
6. 校准、训练与 ONNX
7. 分级真机调试

官方仓库用于确定控制接口、仿真和部署流程，第三方 microduck-replica 用于恢复装配关系并辅助 CAD 重建。

目录

1. 系统架构与控制链
2. 舵机、动作与关节顺序
3. 61 维观测与 ONNX 契约
4. 材料与工具
5. 跑通仿真
6. 从 MJCF 重建装配图与 CAD
7. 电源与 Dynamixel 总线
8. IMU 到 Dynamixel 桥接
9. 主控、Linux 与运行时
10. 舵机编号、零位与整机校准
11. 训练、导出与部署策略
12. 分级真机调试
13. 硬件变化与重新训练
14. 常见故障排查
15. 项目验收清单

1. 系统架构与控制链

先不要急着购买零件，理解数据怎样在机器人里流动，后面的接线、校准和部署才不会变成照抄命令。

可以把 Microduck 看成“主控电脑 + 接口与电源板 + 一条设备总线 + 传感器 + 神经网络”：

• 主控从总线读取状态
• 神经网络计算动作
• 主控再把动作写回舵机

后面的接线、校准和部署，都是在维护这条数据链。

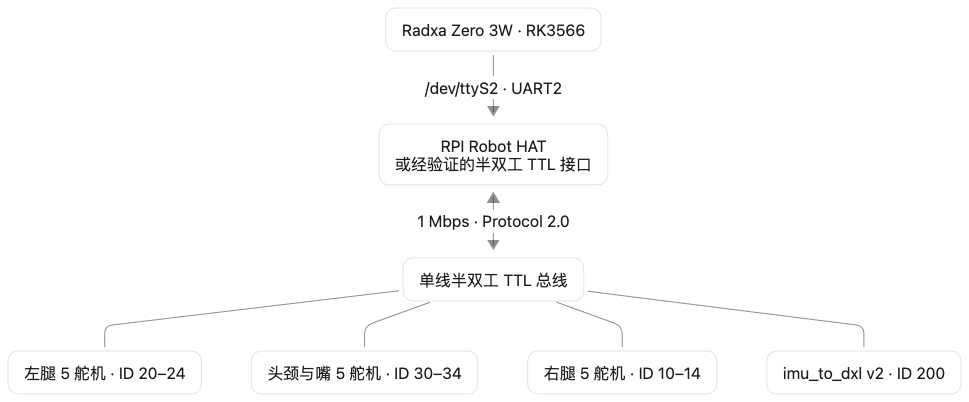

1.1 硬件路径

这里的单线指单根数据线，完整连接仍包含数据、VDD 和 GND。官方 HAT 同时提供 TTL 与 RS-485 接口，但 Microduck 的 XL330 使用三针 TTL 接口。

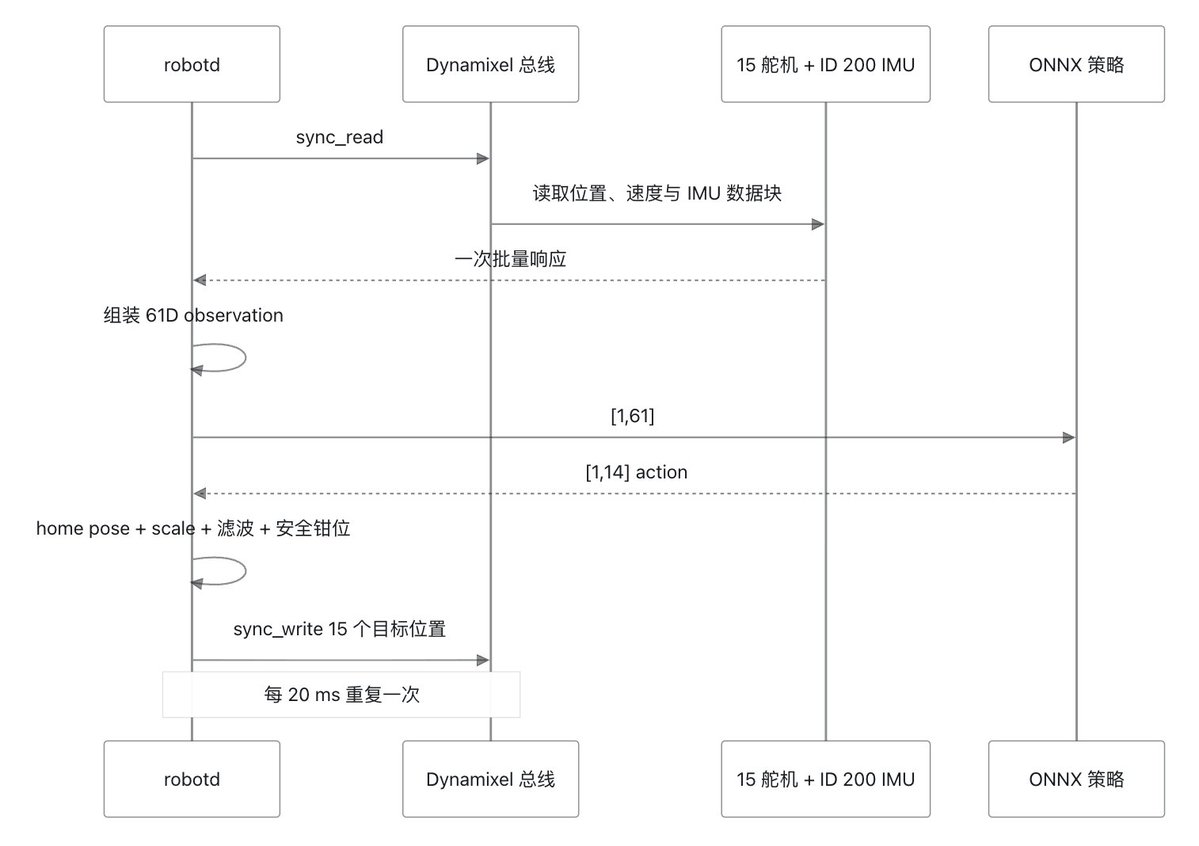

1.2 每个 20 ms 周期发生什么

官方 robotd 当前设计为 50 Hz：

电压和温度不需要塞进每个 20 ms 周期。官方设计每秒另读一次慢速传感器寄存器，降低总线占用。

1.3 软件服务

官方运行时是 Rust workspace，没有采用 ROS 作为核心框架。当前架构把职责拆成多个守护进程：

• robotd：50 Hz 控制环、舵机总线、IMU、策略、安全
• configd：Wi-Fi、身份、配对和系统配置
• updaterd：签名更新、健康检查和自动回滚
• btd：手机 BLE 入口
• padd：手柄输入并发送高层 intent
• mediad：摄像头、音频、WebRTC 和部分感知
• tofd：8×8 ToF 深度流

控制接口使用 Unix socket 上的 JSON-RPC。

客户端发送“走多快、头看哪里、执行什么动作”，不是直接远程写舵机寄存器。

2. 舵机、动作与关节顺序

现在把控制链落到具体关节上。Microduck 有 15 个物理舵机，但行走策略只输出 14 个动作，因为嘴部不参加步态控制。运行时需要把 14 个动作插入一个包含嘴部槽位的 15 元目标数组，再发送到总线。

策略动作顺序是整个项目最不能重排的部分。顺序错一位，网络能正常推理，但动作会被送到错误的关节。

2.1 策略动作顺序

• Action 索引 0：左 hip_yaw，对应总线 ID 20
• Action 索引 1：左 hip_roll，对应总线 ID 21
• Action 索引 2：左 hip_pitch，对应总线 ID 22
• Action 索引 3：左 knee，对应总线 ID 23
• Action 索引 4：左 ankle，对应总线 ID 24
• Action 索引 5：neck_pitch，对应总线 ID 30
• Action 索引 6：head_pitch，对应总线 ID 31
• Action 索引 7：head_yaw，对应总线 ID 32
• Action 索引 8：head_roll，对应总线 ID 33
• mouth，不在策略动作中，对应总线 ID 34
• Action 索引 9：右 hip_yaw，对应总线 ID 10
• Action 索引 10：右 hip_roll，对应总线 ID 11
• Action 索引 11：右 hip_pitch，对应总线 ID 12
• Action 索引 12：右 knee，对应总线 ID 13
• Action 索引 13：右 ankle，对应总线 ID 14

2.2 14 维动作到 15 槽目标数组

在运行时内部，15 个电机目标可以理解为：

[左腿 5 | 头颈 4 | 嘴 1 | 右腿 5]
  0..4     5..8      9      10..14

策略动作数组则是：

[左腿 5 | 头颈 4 | 右腿 5]
  0..4     5..8      9..13

不能把 action 9 直接写给 15 槽数组的 index 9。那会把右髋命令写到嘴上，并让整条右腿错位。

2.3 被动关节不是策略关节

轮子和回差模型中的关节使用 passive_* 命名。它们可能出现在 MuJoCo 的 qpos/qvel 中，但不进入 14 维策略关节列表。

roller 或 backlash 模型会改变 MuJoCo 索引，因此自定义代码应调用官方辅助函数解析舵机关节。

3. 61 维观测与 ONNX 契约

神经网络并不会直接看到机器人，它只接收一个按固定顺序排列的 61 维数字数组，其中包含 IMU、关节状态、上一时刻动作和运动命令，网络返回 14 个动作值。

所谓部署契约，就是训练端和真机端必须对这些数字的顺序、单位和缩放达成完全一致。

最容易犯的错是网络能够运行、输入形状也正确，但某些字段顺序或单位不一致，导致真机做出错误动作。

3.1 完整布局

• 0..3，3 维：躯干坐标系角速度 gyro，rad/s
• 3..6，3 维：躯干坐标系中的投影重力 projected_gravity，单位向量
• 6..20，14 维：关节位置减去 home pose，rad，嘴部除外
• 20..34，14 维：关节速度，rad/s，嘴部除外
• 34..48，14 维：上一时刻策略的原始输出，动作缩放前
• 48..61，13 维：命令块

命令块为：

twist(3) + head_pose(4) + body_pose(6)

当前运行时文档进一步明确其顺序：

48..51  vx, vy, vyaw
51..55  neck_pitch, head_pitch, head_yaw, head_roll
55..61  body x, y, z, roll, pitch, yaw

其中 vx、vy 使用 m/s，vyaw 使用 rad/s。四个头部目标和 body 的 roll、pitch 使用 rad，body 的 z 使用 m。

运行时把 body 的 x、y 和 yaw 固定为零，z、roll、pitch 只有在 body-pose 模式下才非零。

固定为零不代表可以删掉这些槽位，共享 61 维布局正是不同策略能够切换的前提。

3.2 ONNX 必须满足的条件

• 输入形状是 [1, 61]
• 输出形状是 [1, 14]
• 关节顺序与上节一致
• 单位、符号、home pose 和动作缩放与训练一致
• 观测归一化器已经烘进 ONNX
• 推理前应先做一次 warm-up，避免第一次调用延迟出现在控制周期中

3.3 归一化与导出

在仿真里直接 play 时，框架会应用训练时的观测归一化器，因此一个错误导出的网络可能仍然表现正常。

真机运行时没有外部 Python 训练器替你补这一步，必须使用官方导出路径：

不要手工把 .pt checkpoint 转 ONNX 后就部署，会漏掉观测归一化器。

4. 材料与工具

第一版先围绕“能站、能走”的核心闭环采购。摄像头、ToF、音频和 NFC 不参与基础行走，可以在步态稳定后再增加。

下面的 BOM 是功能清单，不要求一次买齐。建议先购买主控、1–3 个舵机、总线接口和限流电源完成台架测试，再扩展到 15 个舵机和整机结构。

4.1 最小核心 BOM

• 主控：Radxa Zero 3W，RK3566，当前运行时目标平台
• 主接口与电源板：Pollen RPI Robot HAT，或经验证的等效方案
• 舵机：Dynamixel XL330 ×15，14 个策略关节 + 1 个嘴部舵机
• 具体舵机变体：第三方资料推断为 XL330-M288-T，市售版电压规格与 RL 电压模型存在差异，采购前必须核对
• 运动 IMU：实现 imu_to_dxl v2 接口的完整板卡与固件，ID 200；已有第三方原理图与 PCB 参考工程，但未打样、未实物验证，也未找到随工程交付的可编译或可烧录桥接固件，见第 8 章
• IMU 芯片：LSM6DSV16X，与当前 v2 数据路径匹配
• 电池：官方运行时以 NP-F550 类 2S 锂离子为背景，DIY 电源设计另行验证；不代表可直接给市售 XL330 供电
• 结构件：依据 MJCF 定位，逐件检查 STL，必要时重画；15 个刚体组不是 15 个打印件，见第 6 章的数量口径与试制方法
• 总线接口：使用 HAT 的三针 Dynamixel TTL 端口，或等效自动换向接口；1 Mbps、3.3 V 逻辑、单线半双工、Protocol 2.0
• 电源转换：HAT 板载主控电源，或独立稳定 5 V；舵机侧使用合规母线；HAT 输入范围不能代替舵机数据手册
• 电源保护：保险丝、总开关、快速断电和反接保护；台架和整机都需要

4.2 主接口 PCB 选择

RPI Robot HAT 不是只能根据照片重画的未知板卡。Pollen Robotics 已经公开 elec_RPI_Robot_HAT，仓库包含 KiCad 原理图与 PCB、生产用 Gerber、BOM、贴片坐标和机械模型。

这些是有价值的制作依据，在打板前须逐项核对 PCB 修订号、板框和固定孔、器件与连接器高度、40 针接口、电源网络，以及与所用 Radxa 和外壳的兼容性。

官方 PCB 的板框约为 65.0 × 30.9 mm，板厚 1.0 mm。设计卡槽、支柱和连接器开口时，应从该修订的 KiCad／Gerber 及实际器件尺寸建立配合，不能直接用仿真 STL 的近似板框。

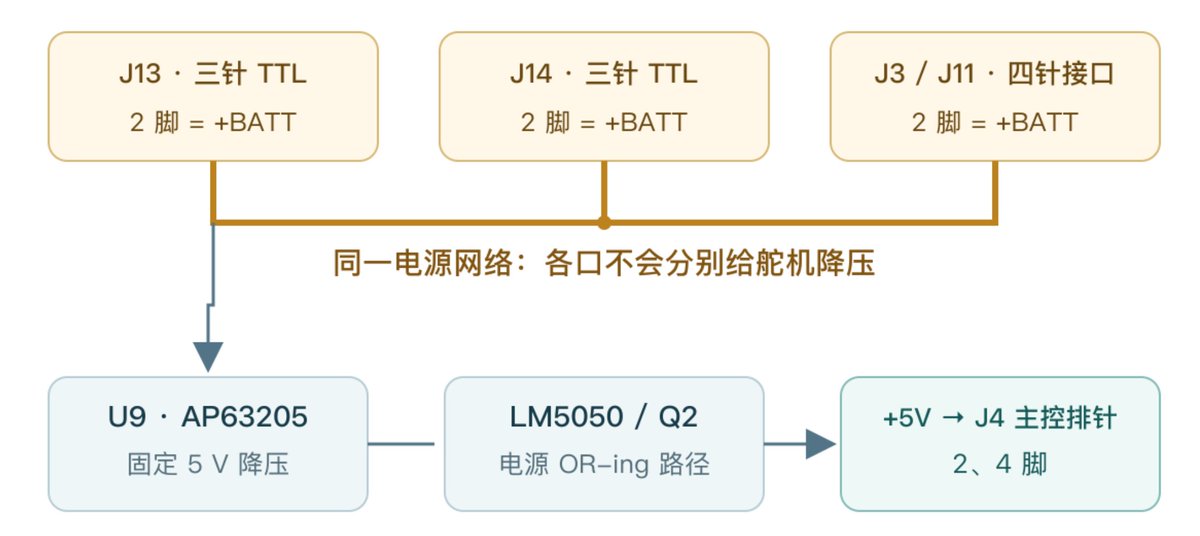

HAT 集中四类功能：

• 把 Radxa 的 UART2 接到 Dynamixel TTL/RS-485 物理接口。Microduck 使用其中的三针 TTL 接口
• 接受电机连接器一侧的电源输入，并为主控生成电源
• 提供 TLV320AIC3104 音频 codec、板载麦克风和扬声器连接
• 提供 BMI088 和 Qwiic/Stemma 扩展接口，ToF 可由此接入

基础行走版可以不复刻音频、BMI088 和 Qwiic 部分，也可以不用完整原版 HAT，但不能把整板简单理解为音频附件。

采用简化方案时，要重新实现经过验证的单线半双工 TTL 收发、Dynamixel 接插件、主控稳定 5 V、共地和电源保护。

4.3 可选感知与交互

• 摄像头：IMX219 / Raspberry Pi Camera v2 路径，第三方根据设备树推导
• ToF：VL53L5CX 或 VL53L8CX，8×8；当前 tofd 支持两代，可接官方 HAT 的 Qwiic/Stemma 接口
• 音频 codec：TLV320AIC3104，官方 RPI Robot HAT 已公开原理图和 BOM
• 第二 IMU：BMI088，官方 HAT 实装，但当前运行时将其视为 dormant，不进入 RL 观测
• NFC：官方产品有两天线，第一版行走验证不需要

4.4 工具

• 数字万用表
• 可调限流电源
• 逻辑分析仪或示波器
• Dynamixel USB/TTL 调试接口
• 精度至少 0.1 g 的电子秤
• 游标卡尺
• FDM 或树脂打印机
• CAD 软件
• 螺纹规、钻头、铰刀和热熔螺母工具
• 机械吊架或测试绳
• 护目镜和耐火电池袋

第三方逆向认为，整机主要使用 M2 紧固系统，并推断了轴承尺寸和孔型。

5. 跑通仿真

第一项实际操作是在电脑上跑通官方训练环境，这样做有两个目的：

• 确认软件依赖和任务名称正确
• 在制作硬件前，亲眼看到策略的输入、输出和机器人关节如何对应

不需要真实舵机，主要是测试通过、训练冒烟测试能够运行，并能在仿真中播放一个策略。

5.1 四套资料

git clone https://github.com/pollen-robotics/microduck.git
git clone https://github.com/pollen-robotics/microduck_rl.git
git clone https://github.com/pollen-robotics/elec_RPI_Robot_HAT.git
git clone https://github.com/fanhao375/microduck-replica.git

作用分别是：

• microduck：真机 Rust 运行时、服务、设备树、配置和控制设计
• microduck_rl：MuJoCo 模型、训练环境、PPO、BAM、导出和 CPU 推理
• elec_RPI_Robot_HAT：官方 HAT 的 KiCad 工程、生产文件、BOM 和机械模型
• microduck-replica：第三方装配重建、紧固件和电控逆向参考

5.2 准备训练环境

当前 microduck_rl 要求 Python >=3.12,<3.13，并使用 uv 管理环境。

先按 uv 官方安装文档 完成安装。

再检查工具和显卡：

uv --version
nvidia-smi

进入 microduck_rl 后，后续的 uv run ... 会根据项目锁文件自动创建和同步 Python 环境，不需要先手工建立虚拟环境。

ARM 主机首次同步约 2 GB CUDA 依赖时，可先执行 export UV_HTTP_TIMEOUT=600，避免默认下载超时。

训练主路径要求 NVIDIA CUDA GPU。查看任务、运行部分 CPU 测试和 ONNX CPU 复演不需要本地 CUDA 训练。

5.3 检查任务注册表

cd microduck_rl
uv run list-envs

仓库当前包含行走、行走加跌倒恢复、起身、坐站、触地拾取、踢球、前滚翻和多种轮滑任务。

5.4 运行测试

uv run --with pytest pytest tests/

这些 CPU 测试会检查关节索引、奖励符号、NaN 防护等基础约束。

5.5 训练冒烟测试

官方项目把“64 个环境、5 次迭代”作为低成本冒烟测试，用来提前发现配置、观测和导出问题。

5.6 正式训练

官方给出的参考是现代 CUDA GPU 上约 1–2 小时可得到可用步态，但实际时间取决于 GPU、代码版本和训练配置，不能作为保证。

本地没有 CUDA GPU 时，可以让同一条命令通过 Hugging Face Jobs 执行：

会把任务提交到 Hugging Face Jobs，需要相应账号、权限和算力额度。

当前官方 MuJoCo Warp 训练路径要求 CUDA。

6. 从 MJCF 重建装配图与 CAD

仿真仓库里的网格不是一套可以直接生产的 CAD 图纸，每个 STL 只描述一个局部网格，真正的装配位置、父子关系和旋转轴保存在 MJCF 中。

本阶段任务是先恢复零件应该摆在哪里、绕哪里转，再把这些几何参考重建为可加工、可装配的参数化零件。

完成后，应得到一个包含 15 个刚体组和正确关节基准的 CAD 装配，而不是一堆堆在原点的 STL。

6.1 MJCF 比单个 STL 更重要

STL 只保存三角网格。MJCF 还保存：

• 刚体父子关系
• 关节轴线
• 关节限位
• 相对位姿
• 质量和惯量
• 碰撞几何
• keyframe

官方 RL 仓库当前主要模型包括：

• robot_walk.xml：行走，简化部分躯干/头部碰撞
• robot_groundcontact.xml：起身、坐站、拾取、踢球、翻滚等接触任务，原 allcollisions 家族的新名称
• robot_groundcontact_rollers.xml：对应的被动轮子任务
• robot_allcollisions.xml：新增的更完整碰撞模型；本快照任务配置尚未使用它，本文用其视觉网格恢复装配
• robot_*_backlash.xml：带关节回差的派生模型

行走模型为训练效率删除部分碰撞，不应直接拿它当完整机械干涉检查模型。

6.2 第三方装配恢复项目的输出

第三方 microduck-replica 中，使用官方 robot_allcollisions.xml 和其中引用的视觉网格完成了四类输出：

1. 从 MJCF 恢复零位姿态下的运动学装配关系
2. 将 47 个局部坐标系网格按刚体归并为 15 个装配部件
3. 生成四张普通视图、两张爆炸图和一张分色对照图
4. 导出 15 个已应用世界变换的 STL、一个整机合并 STL，以及源网格对照 JSON

该项目报告的零位外包尺寸约为 144 × 141 × 264 mm，整机合并网格为 796,792 个三角面，仿真刚体总质量约 737.2 g。

这些是第三方脚本对特定版本模型的输出，不是官方制造尺寸或成品称重值。

仓库导出的是已经摆到正确世界坐标的三角网格集合，便于一起导入 FreeCAD、Fusion 360、SolidWorks 或 Blender。它不是带特征树、配合约束、材料表和可编辑尺寸的原生 STEP/FCStd/SLDASM 装配体。

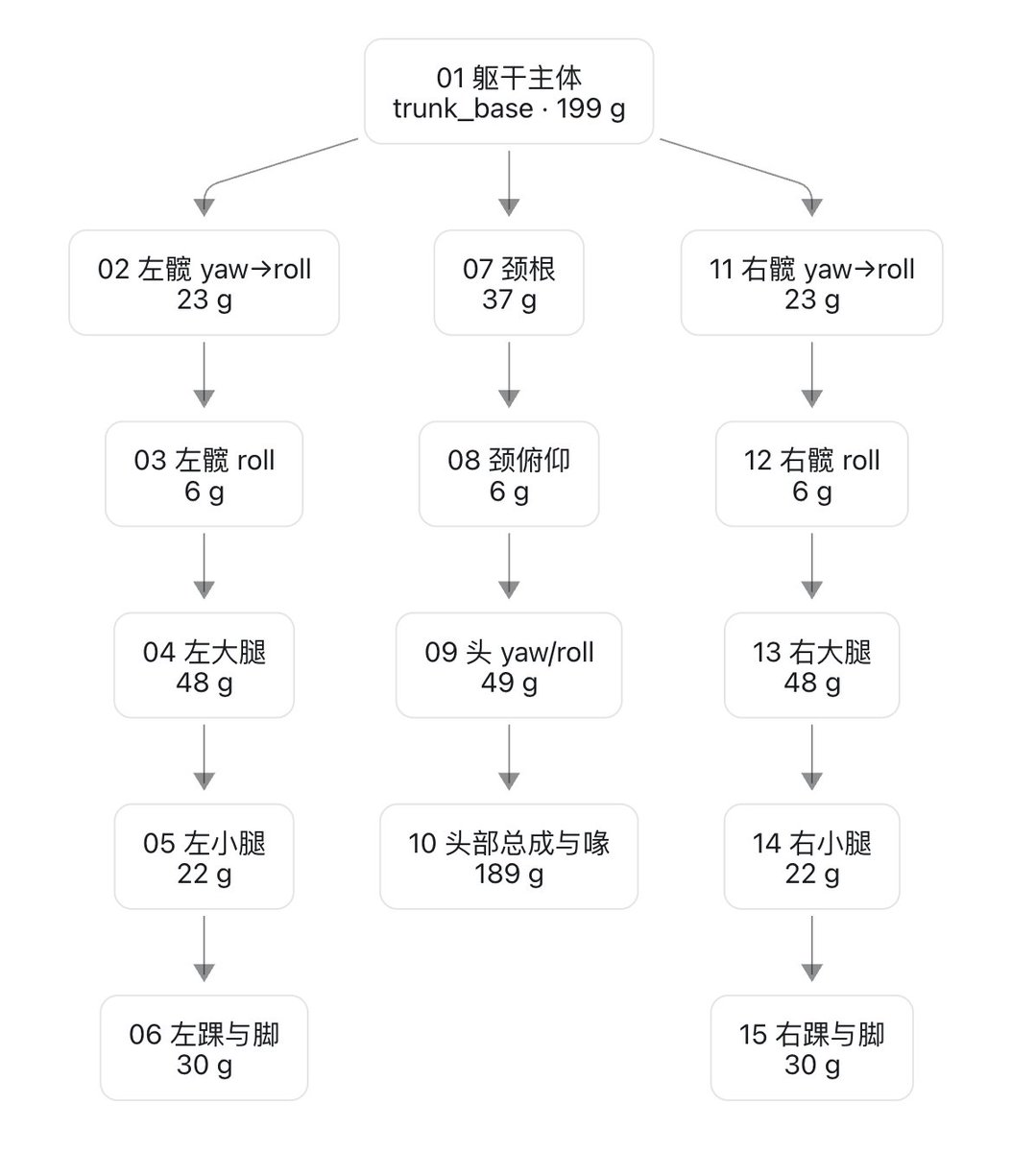

6.3 从 MJCF 得到装配树

第三方脚本按 MJCF 的 body 层级把网格归到 15 个刚体组。零位结构可概括为：

躯干和头部总成在仿真中分别约 199 g 和 189 g。这个质量分布提示头部对整机质心影响很大，摄像头、屏幕、扬声器或外壳材料一旦变化，应重新测量头部质量和惯量。

• 01 躯干主体（MJCF body：trunk_base）：合并 10 个源网格，仿真质量 199 g
• 02 左髋 yaw→roll（yaw2roll）：合并 4 个源网格，仿真质量 23 g
• 03 左髋 roll（hip_l）：合并 2 个源网格，仿真质量 6 g
• 04 左大腿（upper_leg_left）：合并 5 个源网格，仿真质量 48 g
• 05 左小腿（leg）：合并 2 个源网格，仿真质量 22 g
• 06 左踝与脚（ankle_left）：合并 4 个源网格，仿真质量 30 g
• 07 颈根（neck）：合并 4 个源网格，仿真质量 37 g
• 08 颈俯仰（neck_pitch）：合并 2 个源网格，仿真质量 6 g
• 09 头 yaw/roll（yaw_roll_motion）：合并 4 个源网格，仿真质量 49 g
• 10 头部总成与喙（jaw_soft）：合并 16 个源网格，仿真质量 189 g
• 11 右髋 yaw→roll（bearing_roll）：合并 4 个源网格，仿真质量 23 g
• 12 右髋 roll（hip_l_2）：合并 2 个源网格，仿真质量 6 g
• 13 右大腿（upper_leg_right）：合并 5 个源网格，仿真质量 48 g
• 14 右小腿（leg_2）：合并 2 个源网格，仿真质量 22 g
• 15 右踝与脚（ankle_right）：合并 4 个源网格，仿真质量 30 g

同名源网格可能在多个位置实例化，因此源网格数是各刚体引用次数，不等于唯一 STL 文件数。

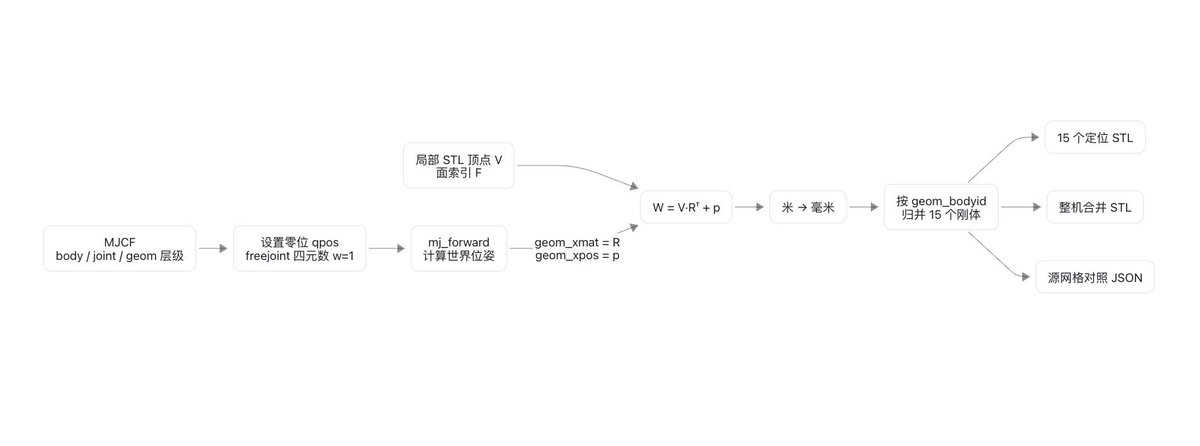

6.4 坐标变换

上游网格的顶点位于各自局部坐标系。直接把 47 个 STL 一起导入 CAD，它们会堆在原点附近，恢复装配必须使用 MuJoCo 在零位前向运动学后给出的每个 geom 世界位姿。

对应的数学关系是：

p_world = R_world_geom · p_local + t_world_geom

第三方导出脚本中的等价实现为：

d.qpos[:] = 0
d.qpos[3] = 1.0                 # freejoint: qw = 1
mujoco.mj_forward(m, d)

mid = m.geom_dataid[g]          # 此处 g 已筛选为视觉 mesh geom
va, vn = m.mesh_vertadr[mid], m.mesh_vertnum[mid]
fa, fn = m.mesh_faceadr[mid], m.mesh_facenum[mid]
V = m.mesh_vert[va:va + vn]     # 编译后的顶点，不是另读的原始 STL
F = m.mesh_face[fa:fa + fn]     # 对应的局部面索引
R = d.geom_xmat[g].reshape(3, 3)
p = d.geom_xpos[g]
W_mm = (V @ R.T + p) * 1000.0
triangles_mm = W_mm[F]

脚本只选择 geom_group == 2 的视觉网格，并按 geom_bodyid 分组。

这一选择适合生成外观装配图，不代表碰撞几何、关节标记或工程基准已经被写入导出的 STL。

6.5 重现装配图与定位 STL

第三方脚本有一套独立于 RL 训练环境的轻量依赖。进入 microduck-replica 后，先建立虚拟环境：

python3 -m venv .venv
source .venv/bin/activate
python -m pip install mujoco numpy pillow

然后在仓库根目录执行：

# 拉取官方 microduck_rl 与 microduck 仓库
bash scripts/fetch_upstream.sh

# 从 robot_allcollisions.xml 重新渲染 7 张装配图
python scripts/render_assembly.py upstream/microduck_rl assembly-drawings

# 导出 15 个刚体分组 STL、整机 STL 和零件对照表
python scripts/export_assembly_stl.py upstream/microduck_rl cad

应看到脚本正常退出，cad 中同时存在 15 个分组 STL、00_Microduck_整机装配体.stl 和 零件对照表.json。

脚本依赖 mujoco、numpy 和 pillow，渲染还需要可用的 OpenGL 离屏上下文。

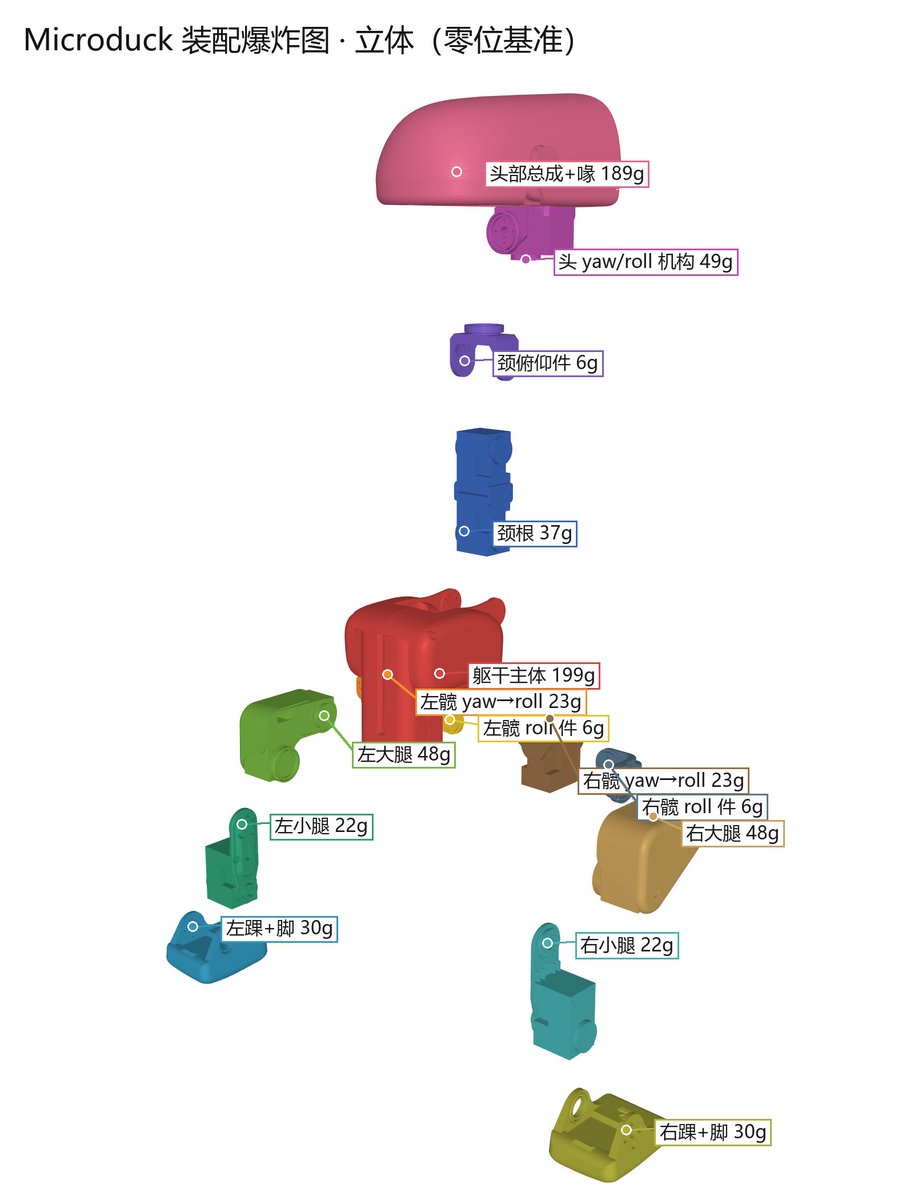

爆炸图不是从 CAD 约束自动生成的。第三方渲染脚本沿每个 body 的父链累加偏移，并以约 48 mm 的步长将链末端逐级移远。它表达的是运动学层级，不是实际拆装方向、螺丝抽出方向或线束拆卸顺序。

6.6 从定位 STL 建立可编辑 CAD 装配体

按以下步骤把第三方转成自己的工程装配：

1. 将 01–15 的定位 STL 一次性导入，保持原始毫米单位和导入变换不变

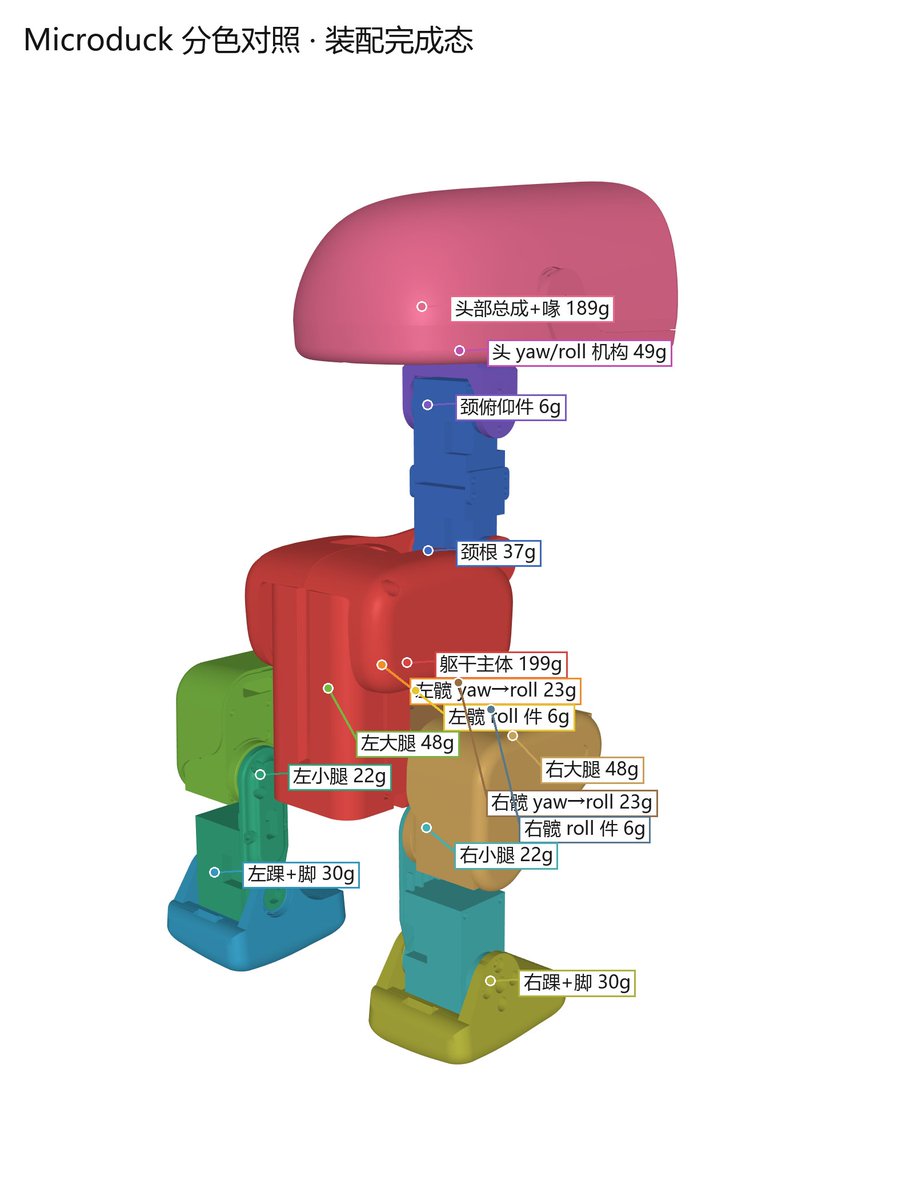

2. 用 07_分色对照_装配态 .png 和 零件对照表 .json 检查是否有漏件、镜像错误或单位错误
3. 把每个网格转换为独立 mesh/body，仅把它当作外形参考

从 MJCF 重新创建 14 个策略旋转副，并单独创建嘴部机构；

• 在每个 joint 的 pos 建局部坐标系，以 axis 定义旋转轴，以 range 定义运动限位；
• 用参数化实体重画舵机支架、轴承座、壳体分缝、连接器孔和紧固件结构；
• 将视觉网格隐藏，只保留重画后的可制造零件做干涉和运动检查；
• 为每个总成建立质量、材料、版本和实测偏差属性。

若需要从 MJCF 计算 CAD 中的关节基准，可使用：

T_world_body = T_world_parent · T_parent_body(q=0)
p_world_joint = p_world_body + R_world_body · p_body_joint
axis_world_joint = R_world_body · axis_body_joint

定位 STL 本身不保存 joint pos、axis 或 range，所以只把网格导入 CAD 并不能得到可运动装配，必须同时读取 MJCF 关节定义。

6.7 从仿真网格到可打印工程件

定位网格进了 CAD，只说明恢复了模型里的摆放关系，还要检查哪些是真正需要制造的零件。先恢复 joint 基准和限位，再检查承力件的舵机、轴承和紧固件配合；单关节试片通过后，再做腿部和头颈总成。

本次按当前模型的视觉实例分类，结构类网格有 30 类、36 个实例；这是装配模型的核对口径，不是已确认的生产 BOM。数量重复的六类为 yaw2roll、bearing_roll、hip_l、upper_leg_rigidity_plate、leg、neck，各两件，其余结构类各一件。第三方打印清单中的 41 件与这份模型不一致，不能直接照抄。它也不包含足够的螺钉长度、垫片、线束与工艺信息。

建议把重新生成的 JSON 整理成自己的制造清单，逐项列出“网格名—所在刚体—实例数—制造/采购—材料—版本—配合结果”，不要以孔洞数量反推螺丝采购量。

真正的工程件还缺这些内容：

• STL 网格修复、封闭和合理减面；
• XL330 本体、舵盘、从动轴承和紧固件的真实安装界面；
• 热熔螺母、嵌件、螺钉头和工具操作空间；
• 轴承座压配或间隙配合公差；
• 关节全行程线束弯曲半径、夹线风险和连接器拔插空间；
• 壳体分件、打印方向、支撑面和层间受力；
• 软限位之外的物理止挡以及摔倒碰撞路径。

第三方紧固件分析可以作为孔型调查的起点，但孔径统计不能自动确定每一颗螺丝的长度、材料、锁紧方式和装配顺序。

6.8 单关节试制

至少验证：

• XL330 能否装入
• 输出轴与从动轴承是否同心
• 舵盘和外壳是否干涉
• 螺丝刀是否有实际操作空间
• 舵机线是否能转弯并承受全行程
• 正负限位是否与 MJCF 一致
• 连续摆动后孔位是否松动
• 摔落冲击是否会沿层纹劈裂

6.9 质量与质心

对每个装配总成单独称重，并记录：

• 左/右腿各段质量
• 躯干质量
• 头部与嘴部质量
• 电池、主控、HAT 和线束质量
• 整机质心位置

结构从约 800 g 增长到 1.2 kg，不是小误差，而是另一套执行器和动力学系统。若质量或质心明显改变，应更新 MJCF 并重训，不要只提高动作缩放硬顶。

6.10 材料选择

• 尺寸验证件：PLA
• 第一版可用结构：PETG、ABS 或 ASA
• 高负载关节：考虑 PA 或纤维增强材料，但先验证层间强度
• 轴承座：按实际打印机和材料做公差样条
• 螺纹位置：优先热熔螺母或贯穿螺栓，不要依赖薄壁塑料直接攻丝承受冲击
• 足底与软嘴：分别核对摩擦、柔性和连接方式，不应与承力结构统一用一种硬料打印，更换足底材料后须重测接触摩擦

7. 电源与 Dynamixel 总线

机械件能装起来后，电气系统仍应先留在台架上。RPI Robot HAT 把主控供电和 Dynamixel 物理接口集中到了一块板上，但它不会替你解决舵机选型、电池保护和整机瞬时电流。

Dynamixel 允许多颗舵机共用一条数据线，每颗设备仍要有唯一 ID。先把 HAT 或等效接口、1 Mbps 批量读写和限流供电跑稳定，再把 15 个舵机塞进狭窄的机身，后续排查会轻松得多。

7.1 先看清 HAT 上哪些电源脚相通

电源设计最容易混淆三件事：电池电压、舵机供电电压、主控的 5 V。HAT 没有把每个 Dynamixel 插口变成独立稳压输出。

下面是核对的 C1 PCB 电源网络关系，用于解释原理，不是可以照接的 DIY 接线图：

C1 接点与网络／作用：

• J13、J14 三针 TTL：1 脚，GND
• J13、J14 三针 TTL：2 脚，+BATT，两口共网
• J13、J14 三针 TTL：3 脚，TTL DATA
• J3、J11 四针接口：2 脚，同一个 +BATT；不是另一组独立电源
• U9 AP63205 输入：+BATT；固定 5 V 降压支路
• J4 主控排针：2、4 脚，+5V，与 +BATT 不是同一网络

把电池接到一个电机口，再把低压舵机接到另一个口，不会自动给舵机降压。两种不同电压源也不能分别接入这些共网端口。图中的电源转换支路面向主控，不是 15 个舵机的独立稳压器。

官方 HAT 资料标注 5–28 V 输入，但 U9 是固定 5 V 的降压芯片，不是升降压芯片。若前级仅提供 5 V，考虑芯片、开关路径和线束压降后，不能据此保证主控端仍有稳定的 5 V。C1 的 LM5050/Q2 电源 OR-ing 路径也不代表所有端口都有完整反接保护。TH1 位于 TTL 数据路径，不是电机电源上的限流器。

7.2 DIY 供电与运行时必须一起适配

市售 XL330-M288 手册规定 3.7–6.0 V，推荐 5.0 V。满电 2S 电池约 8.4 V，不能直接接给它。另一方面，官方 RL 执行器模型使用 6.5–8.2 V 的电压随机化，运行时也把舵机回报电压当作 2S 电池电压。现有材料不足以解释实物版本是否有特殊舵机或其他电源安排。不要用仿真参数覆盖器件规格。

给舵机加稳压只是第一步。当前运行时以 6.6 V 为空电量、8.2 V 为满电量，默认开启 safety.battery_empty_shutdown。若舵机改为 5 V，未适配的程序会把正常母线判为空电池，进入坐下后关机或直接解除扭矩并关机的路径。第一个有效读数就能作为电压平滑器初值，不应期待必有十秒缓冲。

制作前要落实以下四项，并在台架上联合验证：

1. 分别定义电压域。 列明电池、舵机、主控及传感器的实际输入范围、额定与瞬时电流；若保留 C1，明确怎样与其共网电源脚兼容。本文不提供未经验证的割线、改焊或并接方案。
2. 分别测量电池和舵机母线。 稳压后的 5 V 不再代表电池剩余电量，需要独立电池测量与对应的欠压处理。只降低软件阈值或永久关闭保护，不能恢复正确的电量估算。
3. 对齐模型中的全部电压假设。 修改 BAM 的实际工作电压、随机化范围和最低电压等参数，并验证响应。运行时的 policy.voltage_adapt 默认关闭，若启用，还要处理其 6.0–9.5 V 钳位与标称电压假设。
4. 实测瞬态。 分别观察舵机启动、多个关节同时动作和电源切换时的舵机母线、主控 5 V、远端压降与温升，再继续整机装配。

选择电源时按多舵机启动及堵转瞬态考虑线径、连接器、保险和物理断电。控制与传感器接口按设计共地。首次使用限流台架电源，不直接接电池。C1 生产配置不是 NP-F550 充电板，电池应使用匹配的独立充电方案。

本次没有完成适配市售 XL330 的整套电源、电池检测和 C1 改接实物验证。在这些项目完成前，可以继续做仿真、CAD 与独立单舵机测试，但不要把 5 V 舵机 + 原版默认运行时当作已经验证的整机方案。

7.3 总线物理层

当前官方基线：

• 接口：TTL 半双工
• 数据线：单线
• 数据逻辑：3.3 V TTL（ROBOTIS 标注 5 V tolerant）
• 协议：Dynamixel Protocol 2.0
• 速率：1,000,000 baud
• 端口：/dev/ttyS2

这里的 3.3 V 指数据线逻辑电平，不是舵机供电电压。官方 HAT 同时做出了三针 TTL 和四针 RS-485 Dynamixel 接口，Microduck 的 XL330 应接三针 TTL 端口。普通 USB-UART 的 TX、RX 两线直接并接不能代替半双工接口。如果不用官方 HAT，需要正确的收发或自动方向电路，并确认高阻态、上拉和电平兼容。

7.4 台架顺序

• 只给 HAT 或等效板上电，不接舵机，测量主控 5V 并确认没有异常发热；
• 启动 Radxa，确认 /dev/ttyS2 空闲；
• 通过 TTL 端口接一颗舵机，读取型号、ID、位置、电压和温度；
• 设置唯一 ID，并验证 1 Mbps；
• 增加第二颗并做 sync_read；
• 扩展到一条腿；
• 扩展到 15 颗；
• 最后加入 ID 200 的 IMU 板。

前几步使用独立的 Dynamixel 调试工具，并保持 robotd 停止。每次只增加一个变量。

8. IMU 到 Dynamixel 桥接

行走策略除了关节位置，还必须知道机器人正在向哪边倾斜。Microduck 没有让主控通过另一条 USB 或 I²C 路径单独读取运动 IMU，而是把 IMU 包装成一个 Dynamixel 从设备，与舵机共用同一条总线。

这里需要完整的传感器、桥接电路和固件，不是一块裸 LSM6DSV16X 模块。现有第三方 microduck-replica 提供原理图、PCB 工程、STEP、板框 DXF 和接线表，可以在这份设计上继续评审与开发，不必从空白开始。

8.1 运行时接口

imu_to_dxl v2 作为 ID 200 的 Dynamixel 从设备，与 15 个舵机在同一次 sync_read 中返回数据。控制环从地址 124 开始读取 12 字节，源码以半开区间 124–136 表示，末地址 136 本身不属于数据块。

当前路径使用 LSM6DSV16X 的 SFLP 姿态融合，12 字节块包含三轴陀螺和压缩的四元数分量。

字节与编码：

• 0..6：gyro x/y/z，三个小端有符号 i16，量程 ±500 dps，17.5 mdps/LSB；运行时转为 rad/s
• 6..12：SFLP 四元数 x/y/z，三个 IEEE fp16；运行时按单位四元数恢复 w

当前运行时默认把传感器原始轴映射为躯干轴 [+raw_z, +raw_y, -raw_x]，并等待至少 25 个有效融合姿态样本后才把 IMU 标为就绪，约相当于 100 Hz 下的 0.25 s。替代板若安装方向不同，应修改安装四元数或固件映射，而不是在策略输入端临时交换数组槽位。

8.2 兼容板的数据路径

LSM6DSV16X 由小型 MCU 通过 SPI 或 I²C 读取，MCU 把陀螺和 SFLP 四元数打包到地址 124 开始的 12 字节区间，再以 ID 200 的 Dynamixel Protocol 2.0 从机身份接入半双工 TTL 总线。

需要落实板上稳压与逻辑电平、MCU 固件、Protocol 2.0 CRC 与字节填充、Sync Read 的回复顺序、寄存器一致更新及安装方向。

可以参考设计如下表，MCU、缓冲器、电源器件和板框不是从官方实物完整确认的 BOM。

• MCU：STM32G031F8P6
• 传感器：LSM6DSV16XTR，通过 SPI 连接 MCU
• TTL 收发缓冲：SN74LVC2G241DCUR
• 板上稳压：HT7533-1，配有局部保护与去耦设计
• 板框：45 × 22 mm、两层板，两个对角 M2 安装孔。非官方尺寸

安装时，运动 IMU 应与 trunk_base 刚性连接，不能装在会相对躯干转动的头部后仍沿用躯干观测。

8.3 验收条件

• 1 Mbps 下连续运行至少一小时无 CRC/超时错误
• 50 Hz 下每个样本都更新
• 静止时陀螺零偏稳定
• 旋转方向与仿真坐标系一致
• 直立时 projected_gravity 接近运行时期望
• 四元数归一化且无 NaN
• 翻转和跨越四元数符号时不产生突跳
• 上电后在姿态融合尚未稳定时明确报告“未就绪”，不要伪造零姿态

如果暂时无法实现这块板，可以先在台架上用 FakeIo 或修改后的传感器后端验证软件，但这不代表真机策略已经可用。基本行走不能长期依赖与训练模型不匹配的 USB IMU 临时方案。

9. 主控、Linux 与运行时

硬件总线稳定后，再把控制权交给 Radxa Zero 3W 上的官方 Rust 运行时。主控板负责启动系统服务、独占 UART、读取设备、运行 ONNX，并向上层应用提供控制接口。

本阶段先验证操作系统和守护进程，不加载真实行走策略。这样可以把 Linux 配置问题与机器人动力学问题分开。

9.1 开发板路径

官方开发文档当前要求在 Radxa Zero 3 上使用 Armbian 26.2.1 Minimal。官方 roadmap 记录了 Radxa Zero 3W 上的实际行走 bring-up。

由于官方安装文档和发布系统仍在演进，第三方复刻者应先阅读当前仓库中的：

docs/robot/install-dev.md
docs/robot/cheatsheet.md
docs/design/architecture.md
docs/design/robotd-design.md

不要只执行旧教程里的安装命令。开发构建可能涉及签名密钥、发布通道和官方板卡假设。

9.2 刷写并配置开发板

用 Armbian Imager (https://www.armbian.com/radxa-zero-3/) 选择 Radxa Zero 3 和 Armbian 26.2.1 Minimal。

为了与下面的命令和默认路径一致，建议在 Imager 的 profile 中把用户名设为 radxa，并填入 Wi-Fi 和密码。如果选择其他用户名，后文所有 radxa 和 /home/radxa 都要相应替换。

首次启动并接入网络后，从电脑写入 SSH 公钥：

ssh-copy-id radxa@<开发板_IP>

下面的脚本必须从电脑上的 microduck 仓库根目录运行，不要在开发板上运行：

脚本会通过 SSH 传送开发密钥、配置系统、处理重启并在最后执行健康检查。--pause-btd-on-pair 用于规避部分 AIC8800 无线模块在手柄首次配对时的冲突。如果不使用手柄，它不影响基础行走闭环。仓库公开时通常不需要 DUCK_TOKEN。

配置结束后登录开发板并确认版本与服务状态：

ssh radxa@<开发板_IP>
robotctl version
robotctl health

9.3 HAT、GPIO 与设备树

官方 HAT 通过 40 针排针连接 Radxa。基础行走使用 UART2 驱动 Dynamixel TTL 总线，音频、BMI088 和外接 ToF 还会用到 I²C/I²S。

不要把插在 40 针排针上理解成系统一定会自动识别全部外设：当前生产文件中的 HAT EEPROM 位置未装，设备树 overlay 仍要由安装流程明确配置。

如果只验证行走，先让 UART2 和 TTL 总线工作，不要同时引入音频与 ToF。需要启用 HAT 的 I²C 外设时，再按当前 microduck 仓库的 overlay 和安装脚本配置。Radxa 的 I²C3 引脚复用会影响 USB-C PD 协商，不能照搬普通树莓派 HAT 教程。

9.4 UART2 登录控制台冲突

Armbian 默认可能在 /dev/ttyS2 启动 serial-getty，占住舵机串口。官方文档明确记录了这个问题。

先检查：

sudo fuser -v /dev/ttyS2

若确认为登录控制台占用，再禁用：

sudo systemctl mask --now [email protected]

不要在不知道占用者是谁时盲目停止系统服务。

9.5 总线独占

robotd、旧 runtime、调试脚本和 USB 适配器不能同时控制同一条串口。两个进程交错发送包会表现为随机硬件故障。

调试原则：

• 运行 robotd 时关闭其他舵机工具
• 用独立初始化命令前先停止守护进程
• 不要让系统登录控制台重新启用
• 所有维护脚本都应显式获取独占权

9.6 假硬件验证与无策略验证

--fake 不打开真实电机总线。--no-policy 只是取消策略加载，单独使用它仍会走真实硬件路径。

下面是在已安装 daemon 的开发板上进行假硬件检查的示例。先保持实体电机电源断开，并停止可能占用默认 socket 的真实 robotd 服务

sudo systemctl stop robotd
sudo /opt/robot/daemon/current/bin/robotd --fake --no-policy

在另一个 SSH 窗口读取状态：

robotctl health
robotctl monitor

检查 daemon 能否启动、接口能否读取、循环是否运行。fake 数据不是仿真动力学结果，也不能证明 IMU、真实串口或步态已通过。

结束时用 Ctrl+C 停止前台程序。只有第 7、8、10 章的电源、IMU 与单舵机准备完成，才重新交给真实 robotd 服务接管总线。无策略真硬件测试也要满足这些条件，不要把删掉 --fake 当作无风险的下一步。

10. 舵机编号、零位与整机校准

同一份策略只有在仿真和真机共享同一套“零点与正方向”时才有意义。校准不是让机器人看起来大致站直，而是建立舵机编码器读数、机械安装角和 MJCF 关节角之间的准确对应。

建议从单颗舵机开始，再校准一条腿，最后处理完整的 15 设备总线。任何方向错误都应在低幅度、无负载状态下发现。

10.1 单颗舵机配置

先把其他舵机全部从台架断开，使用与 XL330 相容的独立 Dynamixel 调试接口和工具，例如 ROBOTIS 的 DYNAMIXEL Wizard 2.0。按所购型号手册扫描当前 ID、波特率和固件版本，不要默认新舵机已经是本文所需的 1 Mbps。

关闭扭矩后，按手册设置位置控制模式、ID 和通信参数。EEPROM 项目的写入条件与 RAM 项目不同。每配置一颗，单独重新连接验证，再贴上第 2.1 节的 ID 标签，最后才并回总线。不要让多颗默认同 ID 的舵机一起接受广播配置。

建议逐颗保存以下记录：型号／固件、原 ID 与新 ID、1 Mbps 通信结果、工作模式、返回延迟、软限位、方向、零位以及小角度测试结果。

官方启动代码会校验并校正 return_delay_time=0、baud_rate=3（1 Mbps）、pwm_slope=255、shutdown=52 等少数项。

10.2 无负载方向测试

方向测试应在完整连杆安装前完成。对每个关节执行很小的正向命令，核对：

• 仿真中正方向
• 真实舵机正方向
• 编码器读数方向
• home pose
• 机械限位
• 左右镜像关系

10.3 home pose

home pose 是策略输出的参考中心：

target = home_pose + action_scale × action

运行时把原始位置计数转换为：

q（rad）= 2π × raw / 4096 − π

在这套读数约定下，raw=2048 对应 q=0。它并不会自动证明连杆此时已与 MJCF 的零角装配一致。舵盘安装、机械方向和任何零位配置都要一起核对。

如果某个关节零位偏 5°，策略看到的是在正确位置，真实机械却已偏离。它会用其他关节补偿，常见结果是抖动、歪站、膝盖过热或一迈步就倒。

10.4 整机缓慢回到 home pose

机器人必须先固定在吊架或支架上。确认 15 个舵机和 IMU 状态正常后，用官方命令给关节上电，并在约两秒内渐变到 home pose：

sudo robotctl robot init

这条命令会移动所有关节，而且不需要加载策略。若方向、零位或机械干涉有任何异常，立即断电。完成检查后，用下面的命令解除扭矩：

sudo robotctl robot relax --yes

relax 后机器人会失去支撑并倒下，所以必须先由支架或手稳妥承重。这两条命令都通过 robotd 访问总线，不要同时运行另一个舵机调试程序。

10.5 校准验收

• 断电后手动摆到 home pose，左右结构应对称
• 读取的 14 维关节位置应接近训练定义
• 所有关节在小范围运动时无碰撞
• 嘴部 ID 34 可单独运动，不影响策略索引
• 15 颗舵机温度、电压和位置都能读到
• IMU ID 200 的样本连续更新
• 总线 50 Hz 连续运行一小时无持续丢包

11. 训练、导出与部署策略

机械质量、舵机、电压和控制频率与模型对齐后，才能把仿真策略迁移到真机。

训练得到的 checkpoint 不能直接交给 Rust 运行时。需要通过官方导出脚本转换为包含观测归一化的 ONNX 文件。

我们需要完成同一个 ONNX 能在 CPU MuJoCo 中正确复演，并满足真机运行时的输入、输出和延迟要求。

详细资料可参考：

yishan@tspy

X 引用

从零跑通 Microduck 强化学习训练与仿真模拟

这篇内容记录从零跑通 Microduck 强化学习训练与仿真的工程流程，前半部分介绍项目组成、训练与仿真分工、PPO 与策略控制原理、软硬件环境，以及训练和仿真环境的配置步骤，并进入训练方案制定。；本段内容覆盖 Microduck 强化学习训练与仿真的后半程：奖励与域随机化配置、PPO 参数、执行计划、W&B 配置、正式训练与监控、checkpoint 横向选择、ONNX 导出…

阅读完整整理 →

11.1 选择匹配的模型

第一版应尽量保持：

• XL330 执行器
• 相同的 14 关节顺序
• 相近质量和惯量
• 相同关节限位
• 相同控制频率
• 相同动作缩放和运行时后处理
• 相同 IMU 坐标系和观测单位

11.2 sim-to-real 配置

官方项目还包括：

• BAM M6 的 XL330 电压级执行器模型
• 反电动势
• Coulomb、Stribeck 和负载相关摩擦
• 电池电压随机化
• 负载压降
• 命令延迟
• 摩擦随机化
• 编码器偏差和 IMU 误差
• 可选的 ±1° 回差模型
• 观测噪声与 NaN 防护

删掉这些内容，仿真里的策略可能更漂亮，但真机迁移通常更差。

11.3 检查训练结果

观察内容如下：

• 足底是否持续打滑
• 头部是否用作不合理的配重
• 是否通过撞地获取奖
• 关节是否长期贴限位
• 动作是否高频抖动
• 碰撞是否依赖被简化掉的模型区域

11.4 ONNX CPU 复演

uv run scripts/infer_policy.py --walking output.onnx

这一步使用部署用 ONNX，而不是训练 checkpoint，可提前发现导出、归一化和命令布局错误。

11.5 把 ONNX 放到机器人上

先从电脑把策略复制到开发板：

scp output.onnx radxa@<开发板_IP>:/home/radxa/my_walking.onnx
ssh radxa@<开发板_IP>

在开发板上运行交互式配置工具：

sudo robotctl configure

将 policy.walk 指向新文件。写入 /etc/robot/robotd.toml 后，对应配置应为：

[policy]
walk = "/home/radxa/my_walking.onnx"

保存时接受工具给出的 robotd 重启建议，也可以退出后显式重启并检查：

sudo systemctl restart robotd
robotctl version
robotctl health
robotctl monitor

如果模型路径错误、ONNX 无法加载或输入输出宽度不是 61/14，robotctl health 会报告异常。修复前不要给机器人上扭矩。再次运行 sudo robotctl configure，在 policy.walk 上按 u 恢复默认值，即可重新使用随官方 release 提供的策略。robotctl monitor 会持续显示实时状态，按 Ctrl+C 退出。

11.6 部署检查

• ONNX 输入 [1,61]
• ONNX 输出 [1,14]
• 由官方导出脚本生成
• 观测归一化器已烘入
• 14 个动作顺序正确
• 嘴部槽位不会吞掉右腿 action 9
• home pose 与真机零位一致
• action scale 与策略版本一
• 运行时滤波与训练/官方配置匹配
• 推理 warm-up 成功
• 单次推理稳定小于控制周期预算
• 任何 NaN 或非有限目标都会被拒绝

策略本身不内嵌动作 EMA，头部和腿部低通位于运行时后处理链。

12. 分级真机调试

第一次真机测试的目标不是行走，而是逐层排除错误。先验证一颗舵机，再验证一条腿、完整总线、IMU、home pose 和离地策略。只有前一级结果正确，才让机器人承担更多重量和自由度。

把“接线错误、索引错误、零位错误和策略不匹配”分开处理，避免整机摔倒后只能猜测原因。

12.1 十级调试顺序

任一级出现方向、限位、供电、温升、时序或通信异常，都应停在该级修复，不要带着已知问题进入下一阶段。

推荐顺序：

• Test 1：单舵机 读取位置、速度、电压、温度，做 ±5° 小运动。
• Test 2：一条腿 卸载或悬空，验证五关节顺序、方向和限位。
• Test 3：15 舵机在线但扭矩关闭 确认每个 ID 唯一，状态读取稳定。
• Test 4：加入 IMU 确认 16 个设备一次 sync_read 能稳定运行，姿态方向正确。
• Test 5：缓慢回 home pose 机器人固定在吊架上，使用缓慢插值，观察是否有反向或干涉。
• Test 6：脚离地运行策略 检查动作顺序、幅度和对称性。此时不能判断平衡性能，但能发现严重映射错误。
• Test 7：双脚接触、外部扶持 只加载站立策略，逐步增加支撑负载。
• Test 8：保护绳下独立站立 地面铺软垫，急停在手边，先测试 5–10 秒。
• Test 9：扶持行走 小速度命令，记录 IMU、关节、action、目标和总线时序。
• Test 10：短距离自由行走 从 0.2 m 开始，不以“一米”作为第一次目标。

12.2 调试日志

先用 robotctl monitor 观察实时状态；需要保存机器可读日志时，可以使用：

robotctl monitor --json --hz 50 > run.jsonl

最少记录：

• 61 维 observation
• 14 维 action
• 15 个目标位置
• 15 个实测位置和速
• IMU 原始块与投影重力
• 母线电压
• 各舵机温度
• 控制周期、读写耗时和丢包
• 视频

没有日志的摔倒只能重看视频猜，有日志的摔倒可以与 MuJoCo 同步对比。

13. 硬件变化与重新训练

强化学习策略会适应训练模型中的重量、惯量、摩擦、回差和执行器响应。更换舵机、加厚外壳或改变电池位置，不只是机械层面的修改，也改变了策略面对的动力学系统。

小改动先实测并回填模型，当质量、质心或执行器特性明显变化时，应重新训练，而不是只靠增大动作幅度补偿。

以下变化通常会破坏现成策略的迁移条件：

• 换成不同型号舵机
• 关节减速比、速度或力矩曲线变化
• 关节回差变化
• 舵机通信延迟变化
• 整机增重或质心移动
• 腿长、足底形状或摩擦改变
• IMU 安装角度变化
• 控制频率改变
• 位置增益或动作滤波改变
• 电池电压范围改变

正确做法不是只调 action_scale，还要：

• 测量新硬件
• 更新 MJCF，质量、惯量、几何、限位

• 辨识执行器，摩擦、回差、延迟
• 更新 domain randomization
• smoke test
• 重新训练
• 导出 ONNX
• CPU 复演
• 真机扶持测试

14. 常见故障排查

排查时先判断问题属于哪一层：设备是否在线、控制周期是否稳定、关节映射是否正确、仿真与真机是否一致。一次只改变一个变量，并保存修改前后的日志。

下面的表格按“现象 → 高概率原因 → 第一项检查”组织，可作为台架和真机测试时的快速索引。

• 所有舵机都不可见：/dev/ttyS2 被登录控制台占用、未供电、物理层错误；优先检查 fuser、母线电压、半双工接口。
• 单颗舵机偶尔掉线：连接器、线径、重复 ID、return delay、压降；优先检查单颗台架、ID 表、示波器。
• 16 设备时达不到 50 Hz：返回延迟、总线错误、第二写入者、IMU 响应慢；优先检查 EEPROM、独占端口、时序日志。
• 姿态静止不动但总线无报错：IMU 样本冻结；优先检查样本计数、连续块是否完全相同。
• 一上扭矩就猛烈撞限位：关节方向、零位、动作映射或单位错误；优先检查单关节小运动、home pose、action 顺序。
• 左腿正常、右腿乱动：嘴部 index 9 插入错误或右腿映射错一位；优先检查 14 动作到 15 槽目标的映射。
• 仿真正常，ONNX CPU 复演异常：导出或观测归一化器错误；优先检查只用官方 scripts/export.py。
• CPU 复演正常，真机立即倒：质量/质心、IMU 坐标、零位、滤波、执行器模型不匹配；优先检查与仿真逐项对齐日志。
• 站立正常，迈步就掉电重启：电源瞬态、线阻、稳压器余量不足；优先检查示波器测舵机母线和 5 V。
• 关节持续发热：零位偏差、结构卡滞、增益或摩擦不匹配；优先检查无负载电流、机械手感、目标-实测误差。
• ToF 服务慢或影响系统：I²C 配置、固件加载、错误地放进控制环；优先检查独立运行 tofd，不要阻塞 robotd。
• 更新后行为变了但版本看似正确：守护进程未重启、策略和二进制不匹配、配置覆盖；优先检查 robotctl version、health、策略路径。

15. 项目验收清单

不要只用“走起来了”来判断项目是否完成。按下面的清单逐项验收，可以保证仿真、机械、电气、软件和真机结果都能够重复，而不是偶然成功一次。

仿真与训练

• [ ] uv run list-envs 正常
• [ ] CPU 测试通过
• [ ] 64 个环境 / 5 次迭代的冒烟测试通过
• [ ] 策略可在仿真查看器中运行
• [ ] ONNX 由官方脚本导出
• [ ] ONNX CPU 复演正常

机械

• [ ] 关节树和轴线与 MJCF 一致
• [ ] 15 个刚体组与分色装配图、零件对照表.json 一致
• [ ] 在 CAD 中重建了 joint pos、axis 和 range，没有把定位 STL 当作可运动装配
• [ ] 单关节测试件通过
• [ ] 左右腿方向和限位正确
• [ ] 全行程干涉、线束运动包络和工具拆装空间已检查
• [ ] 每个总成已称重
• [ ] 质心和整机质量已记录
• [ ] 线束在全行程不拉扯、不夹线

电气

• [ ] 电源有限流、保险和物理急停
• [ ] 实测舵机母线在所购舵机的数据手册范围内，未依据第三方推测直连 2S
• [ ] 主控 5 V 在舵机动作时稳定
• [ ] 15 个舵机 ID 唯一
• [ ] 1 Mbps 总线稳定
• [ ] ID 200 IMU 连续更新
• [ ] 50 Hz 运行一小时无持续错误

软件与校准

• [ ] UART2 无第二占用者
• [ ] home pose 与实物零位一致未错位
• [ ] home pose 与实物零位一致
• [ ] 关节方向、单位和范围一致
• [ ] robotctl health 可读
• [ ] 策略输入输出形状正确
• [ ] 观测归一化器、action scale 和滤波匹配

真机

• [ ] 吊架下回 home pose
• [ ] 离地运行策略无异常
• [ ] 扶持站立稳定
• [ ] 保护绳下独立站立
• [ ] 小速度扶持行走
• [ ] 短距离自由行走
• [ ] 每次测试有日志和视频
